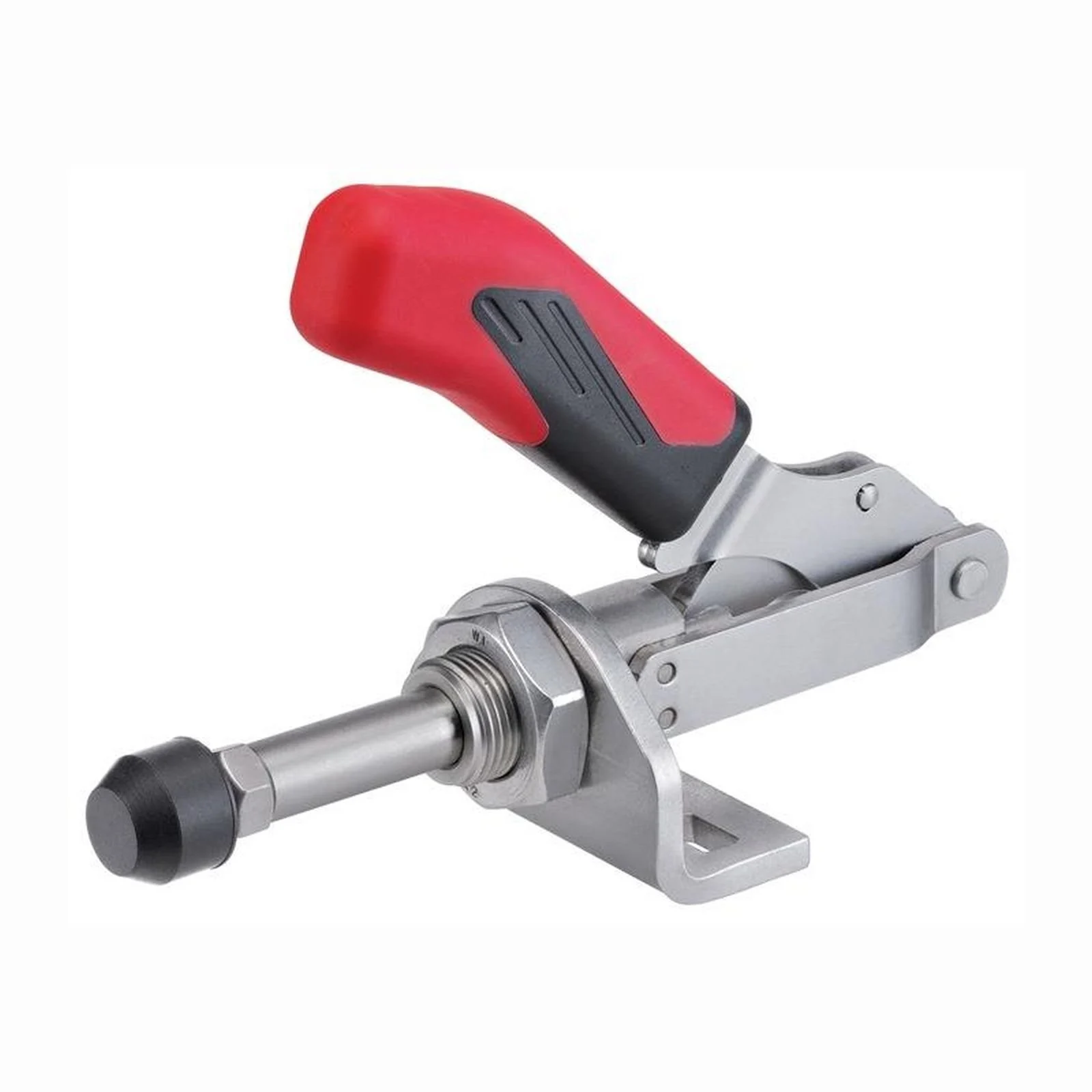

Tendeur de tige de poussée AMF N° 6841 taille 3 - 94136

Description

Serre-joint polyvalent Amf pour applications de pression et traction, compatible avec fixation directe ou par filetage.

Caractéristiques du produit : - Avec pied angulaire petit - Serre-joint à pression et à traction - Guidage long de la tige poussante - Peut être fixé sans pied angulaire sur des parois en tôle ou vissé dans des corps de dispositif avec filetage frontal Données techniques : - Taille : 3 - Vis de pression : M8 x 35 - Course : 32 mm - Longueur en position serrée : 140 mm - Hauteur en position serrée : 108 mm - Hauteur de serrage : 25 mm - Force de maintien F2 : 2,5 kN - Force de maintien F1 : 2,5 kN - Marque : AMF - Type : pied angulaire petit - A : 12 mm - D : 6,5 mm - M max. : 42,5 mm - M min. : 29,5 mm - L2 : 22 mm - M2 : M20 x 1,5 mm - L1 : 140 mm - H1 : 108 mm - F1 : 2,5 kN - Hauteur totale : 110 mm - B max. : 69 mm - Ø de perçage : 6,5 mm - F2 : 2,5 kN - B min. : 37 mm - P : 30 mm - K : 13 mm - E : 30 mm - H : 25 mm - N : 60 mm - Longueur totale : 140 mm Fourniture avec vis de serrage trempée et zinguée n° 6880. Contenu de la livraison : 1 serre-joint à tige poussante AMF n° 6841 taille 3, pied angulaire petit.
