Tendeur de tige AMF n° 6841 taille 1

Description

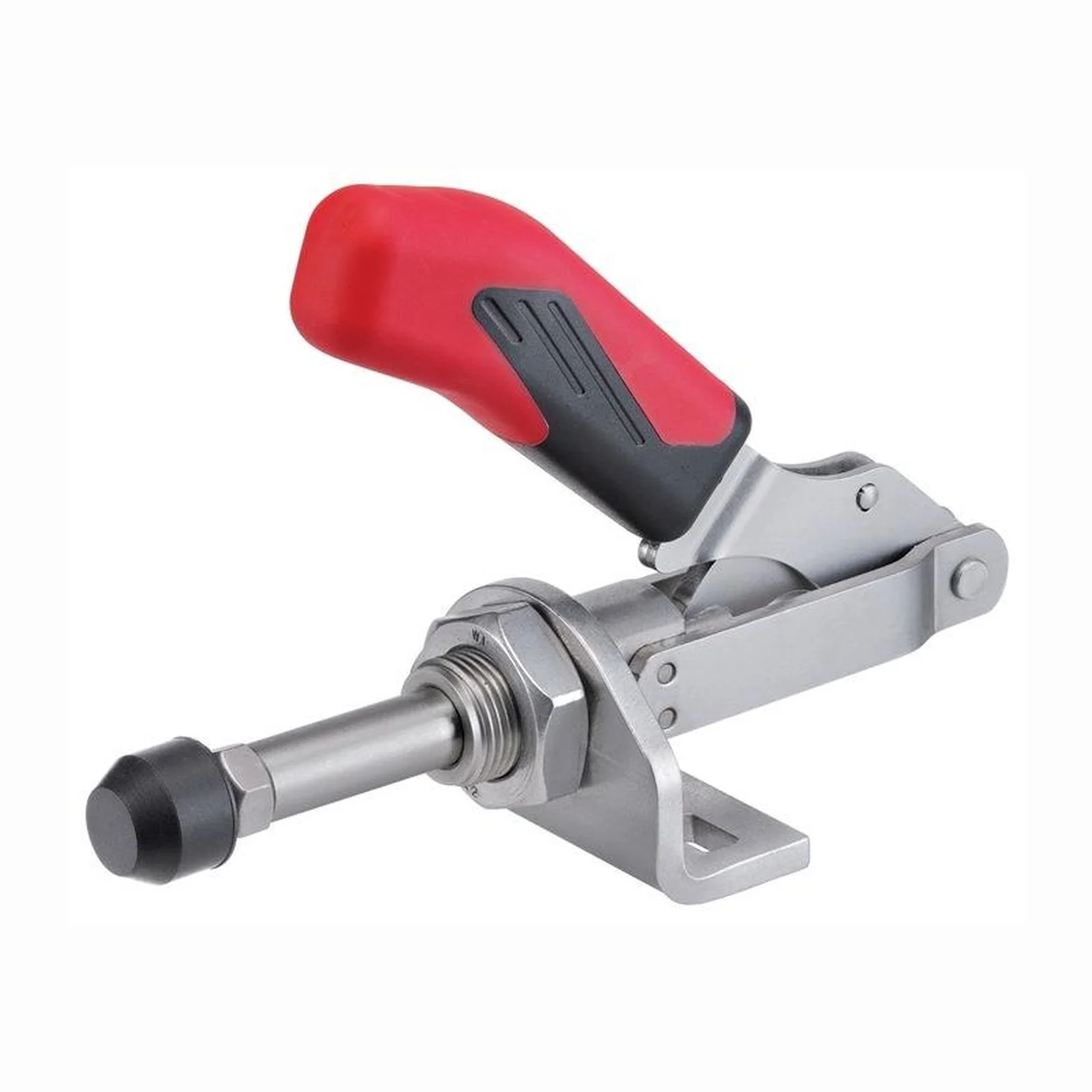

Serre-joint AMF à tige poussoir taille 1 avec petit pied coudé, force de maintien de 1 kN, idéal pour les travaux de serrage précis.

Caractéristiques du produit : Avec petit pied coudé. Fonctionne en compression et en traction. Guidage long de la tige poussoir. Le serre-joint peut être fixé directement sur des parois en tôle sans pied coudé ou vissé dans des corps de dispositif avec filetage frontal. Données techniques : Taille : 1. Vis de pression : M4 x 20. Course : 20 mm. Longueur en position serrée : 91 mm. Hauteur en position serrée : 60,5 mm. Hauteur de serrage : 15 mm. Force de maintien F2 : 1 kN. Force de maintien F1 : 1 kN. Marque : AMF. Type : petit pied coudé. A : 8 mm. D : 4,5 mm. M max. : 19,5 mm. M min. : 16 mm. L2 : 16 mm. M2 : M12 x 1,5 mm. L1 : 91 mm. H1 : 60,5 mm. F1 : 1 kN. Hauteur totale : 60 mm. B max. : 44,5 mm. Diamètre du perçage : 4,5 mm. F2 : 1 kN. B min. : 24,5 mm. P : 20 mm. K : 7 mm. E : 20 mm. H : 15 mm. N : 30 mm. Longueur totale : 91 mm. Livré avec vis de serrage trempée et zinguée n° 6880. Contenu de la livraison : 1 serre-joint AMF à tige poussoir n° 6841 – taille 1 – petit pied coudé.
