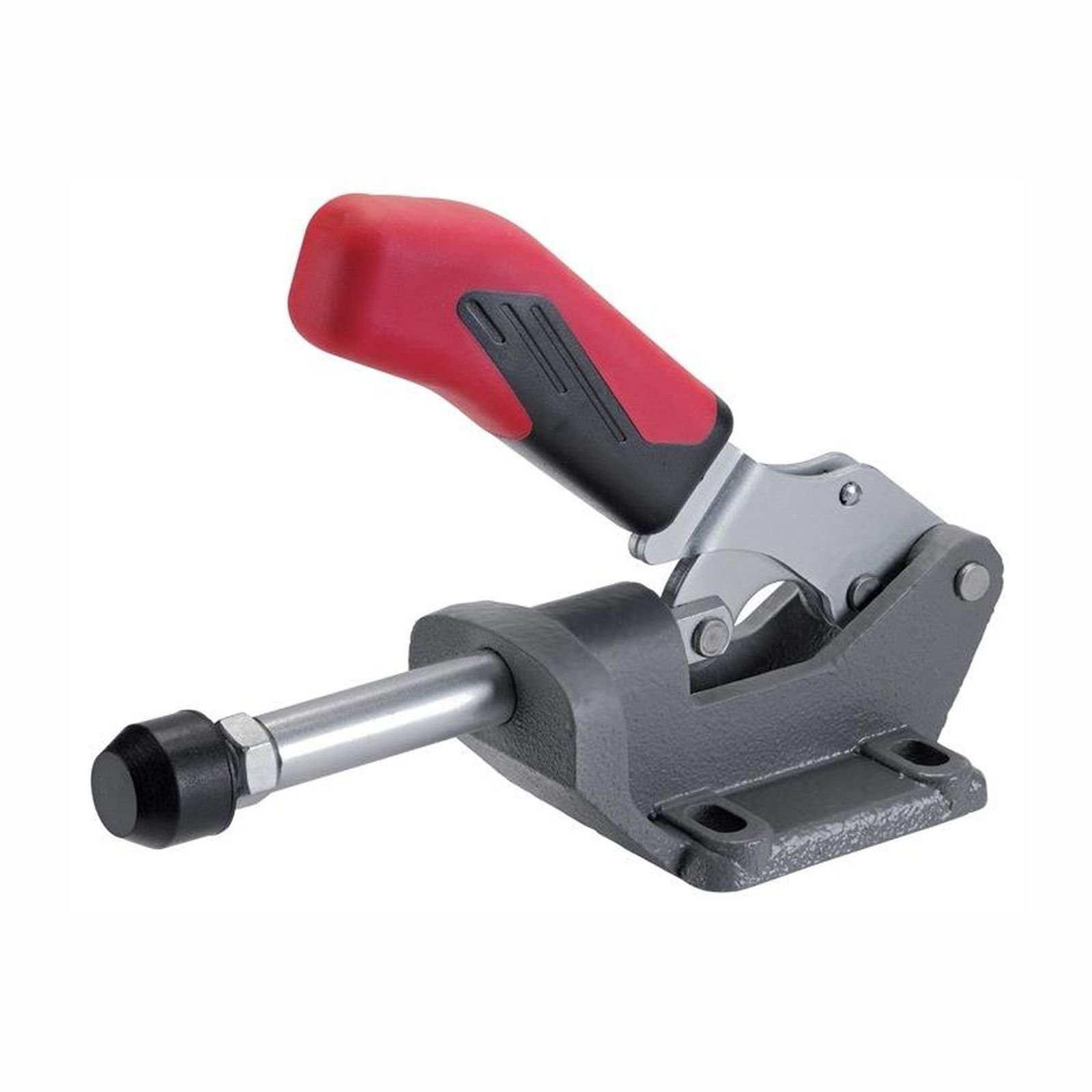

Tendeur à tige AMF n° 6842 taille 3 - 94235

Description

Tendeur à tige lourd AMF pour traction et compression, taille 3, avec longue guidage de tige et poignée ergonomique.

Tendeur à tige lourd, conçu pour des applications en traction et compression. Doté d'un long guidage de tige. Corps principal en fonte trempée laquée. Pièces de levier et tige de poussée en acier de traitement thermique, zingué et passivé. Rivets en acier inoxydable, fonctionnant dans des bagues de palier trempées en service pour les tailles 3 et 5. Points de palier graissés. Poignée en plastique rouge résistant à l'huile, ergonomique avec grande surface d'appui et composant souple pour les tailles 3 et 5. Fournis avec vis de pression trempée et zinguée. Caractéristiques techniques : A : 12 mm, C : 41 mm, D : 6,5 mm, M max. : 44 mm, M min. : 36 mm, L1 : 139 mm, H1 : 116 mm, F1 : 4 kN, Hauteur totale : 115 mm, B max. : 72 mm, Diamètre de perçage : 6,5 mm, F2 : 4 kN, B min. : 40 mm, P : 95 mm, K : 28 mm, E : 30 mm, H : 30 mm, N : 60 mm, Longueur totale : 140 mm, Vis de pression : M8 x 35, Course : 32 mm, Longueur en position tendue : 139 mm, Hauteur en position tendue : 116 mm, Hauteur de serrage : 30 mm, Force de maintien F2 : 4 kN, Force de maintien F1 : 4 kN.
