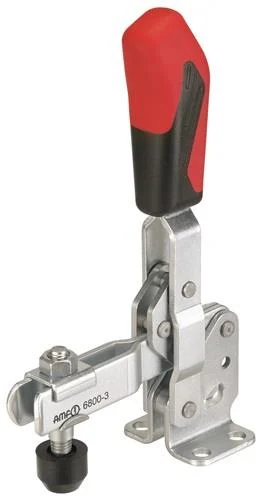

Serre-joint vertical AMF n° 6800 taille 6 - 90068

Description

Serre-joint vertical avec pied horizontal. Caractéristiques techniques détaillées pour un serrage précis.

Avec pied horizontal Caractéristiques C : 50,5 mm D : 13 mm a : 140° L2 : 206 mm HW min. : -2,5 mm L1 : 231 mm F1 : 3,4 kN L : -mm a* : 60° F : 28 mm P : 90 mm K : 24,5 mm A : 14 mm HW max. : 55 mm H1 : 333 mm M1 : - Ø de perçage : 13 mm I : 30 mm F2 : 5,5 kN B : 165,5 mm E : 89 mm M : 67,5-72,5 mm H : 81 mm N : 100 mm Vis de pression : M12 x 110 Hauteur de serrage : 81 mm Taille du pied : 100 x 90 mm Longueur ouverte : 231 x 206 mm Hauteur en position serrée : 333 mm
