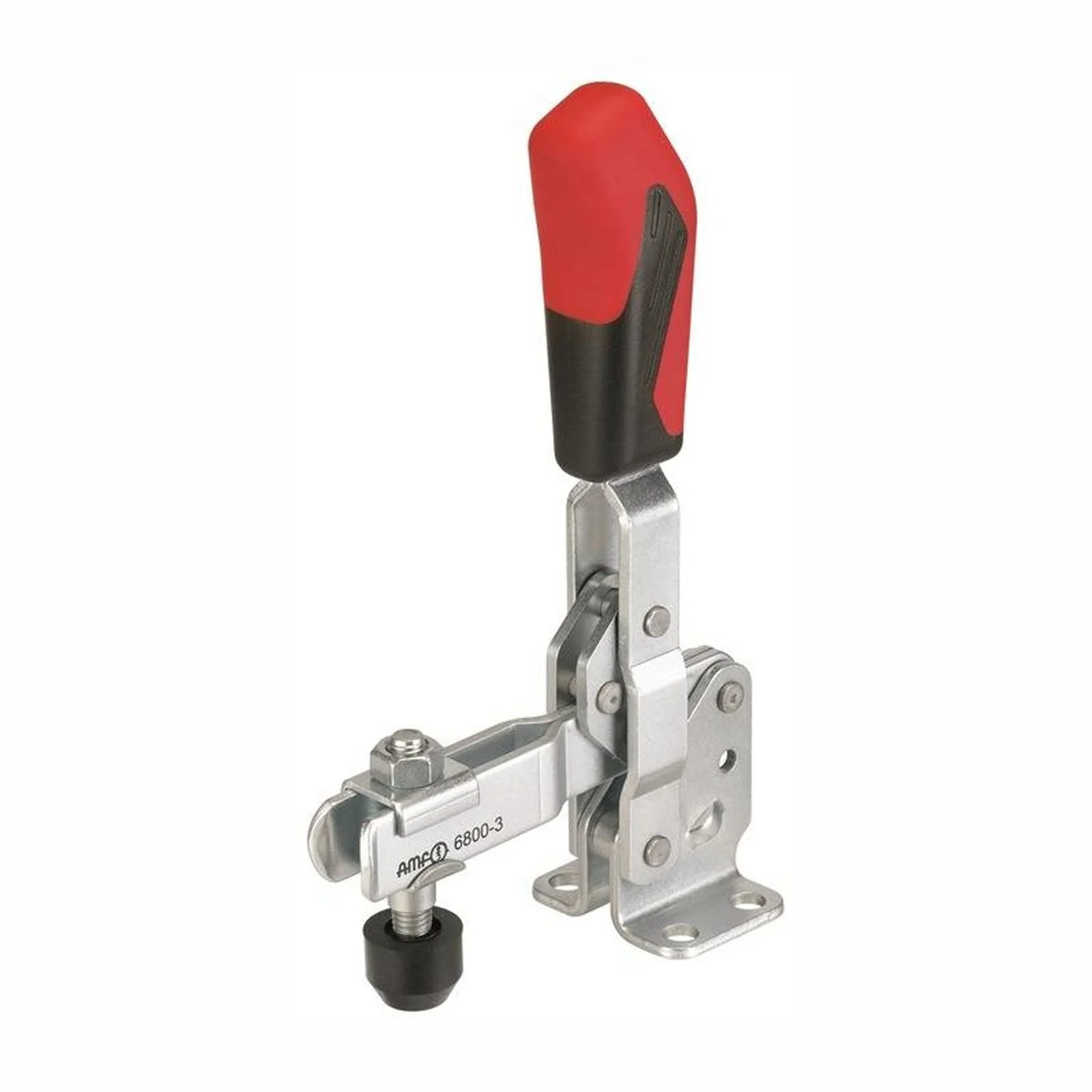

Serre-joint vertical AMF n° 6800 taille 3 - 90035

Description

Serre-joint vertical robuste avec pied horizontal, idéal pour les applications nécessitant une force de maintien élevée.

Caractéristiques du produit : avec pied horizontal. Données techniques : Taille : 3 Vis de pression : M8 x 45 Hauteur de serrage : 33 mm Dimensions du pied : 46 x 35 mm Marque : AMF Type : pied horizontal Longueur ouverte : 112 x 112 mm Hauteur en position serrée : 186 mm Force de maintien F2 : 2,5 kN Force de maintien F1 : 1,2 kN C : 20 mm D : 7,5 mm a : 105° L2 : 112 mm HW min. : 2 mm L1 : 112 mm F1 : 1,2 kN a* : 60° F : 19 mm P : 35 mm K : 7,5 mm A : 8 mm HW max. : 11 mm H1 : 186 mm M1 : - Diamètre du perçage : 7,5 mm I : 18 mm F2 : 2,5 kN B : 79 mm E : 37 mm M : 32,5 mm H : 33 mm N : 46 mm Portée de serrage : 37 mm Contenu de la livraison : 1x serre-joint vertical AMF n° 6800 taille 3 pied horizontal
