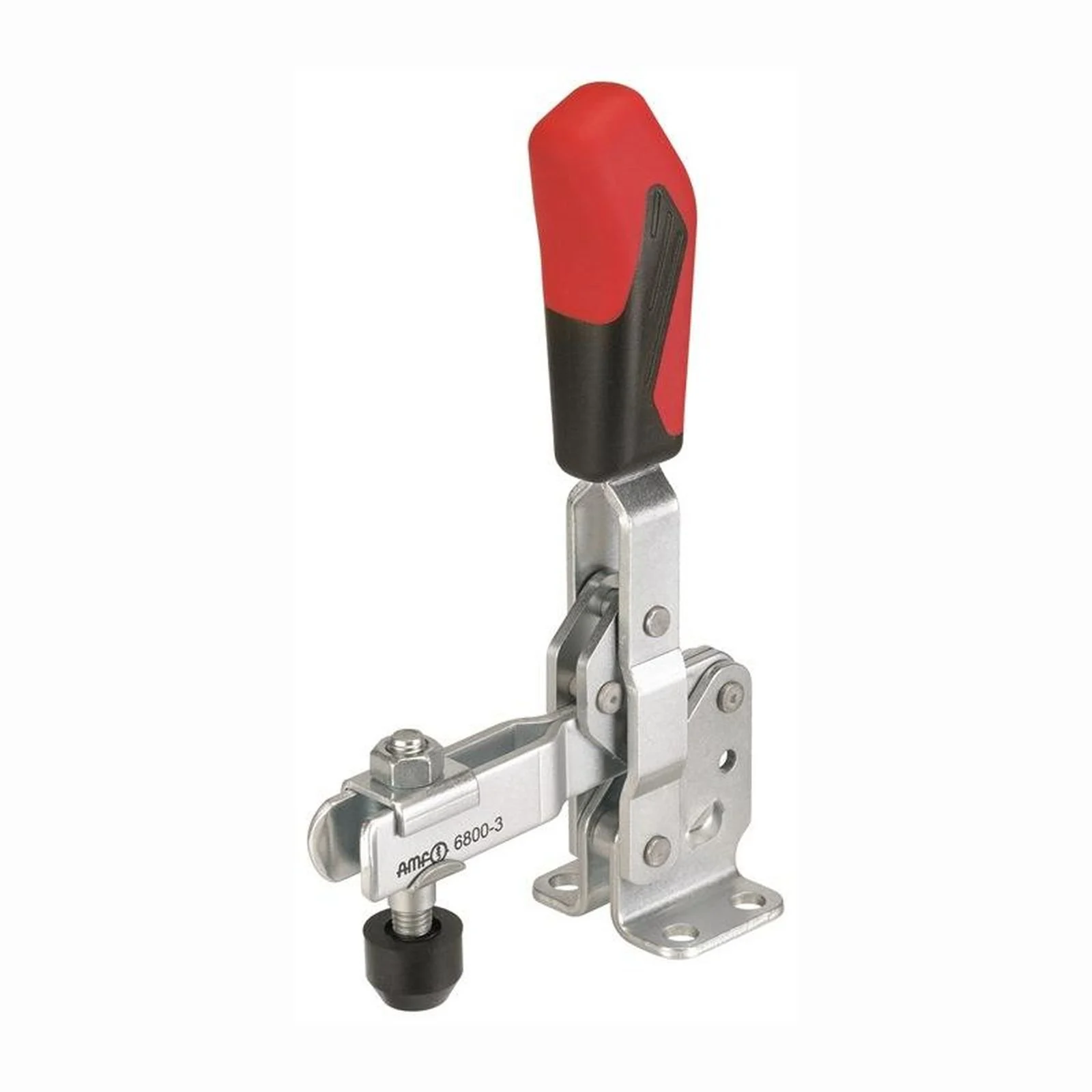

Serre-joint vertical AMF n° 6800 taille 0 - 90001

Description

Serre-joint vertical avec pied horizontal, capacité de serrage 8,5–13,5 mm, force de serrage 0,5–0,7 kN.

Caractéristiques du produit : avec pied horizontal. Données techniques : Taille : 0 Vis de pression : M4 x 25 Hauteur de serrage : 18 mm Dimensions du pied : 32 x 22 mm Marque : AMF Type : pied horizontal Longueur ouverte : 49 x 50 mm Hauteur en position serrée : 81 mm Force de maintien F2 : 0,7 kN Force de maintien F1 : 0,5 kN C : 8,5-13,5 mm D : 4,5 mm a : 95° L2 : 50 mm HW min. : -1,5 mm L1 : 49 mm F1 : 0,5 kN L : - mm a* : - F : 5,5 mm P : 22 mm K : 5,5 mm A : 4 mm HW max. : 3,5 mm H1 : 81 mm M1 : - Diamètre de perçage : 4,5 mm I : 8 mm F2 : 0,7 kN B : 31 mm E : 14 mm M : 23 mm H : 18 mm N : 32 mm Portée de serrage : 14 mm Contenu de la livraison : 1 x serre-joint vertical AMF n° 6800 taille 0 pied horizontal
