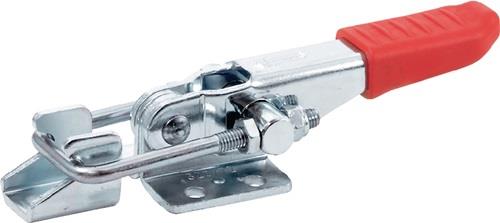

Serre-joint de fermeture Ganter Norm GN 851 en acier - 851-160-T2

Description

Serre-joint à verrouillage robuste en acier avec force de maintien de 1600 N, idéal pour les applications nécessitant un ajustement précis.

Caractéristiques du produit : L'étrier de traction peut être ajusté dans la plage de réglage. En position de serrage, l'étrier de traction et le bras de serrage sont parallèles au plan de fixation du serre-joint à verrouillage. Données techniques : Pos. : 1 Exécution : Acier Taille : 160 mm Marque : GANTER w2 Course de réglage : 11 mm Course w1 : 25 mm Force de maintien FH : 1600 N l2 min. : 11 mm a : 12 mm h2 : 18 mm m1 : 19 mm r : 37 mm b1 : 26 mm m5 : 10 mm m3 : 16 mm l1 : 98 mm b2 : 28 mm b4 : 20 mm h1 : 26 mm d1 : M4 mm s : 2 mm m4 : 5 mm d2 : 4,3 mm b3 : 21 mm m2 : 5 mm b5 : 14 mm Autres exécutions sur demande. Contenu de la livraison : 1x Serre-joint à verrouillage Ganter GN 851 en acier - Force de maintien FH 1600 N
