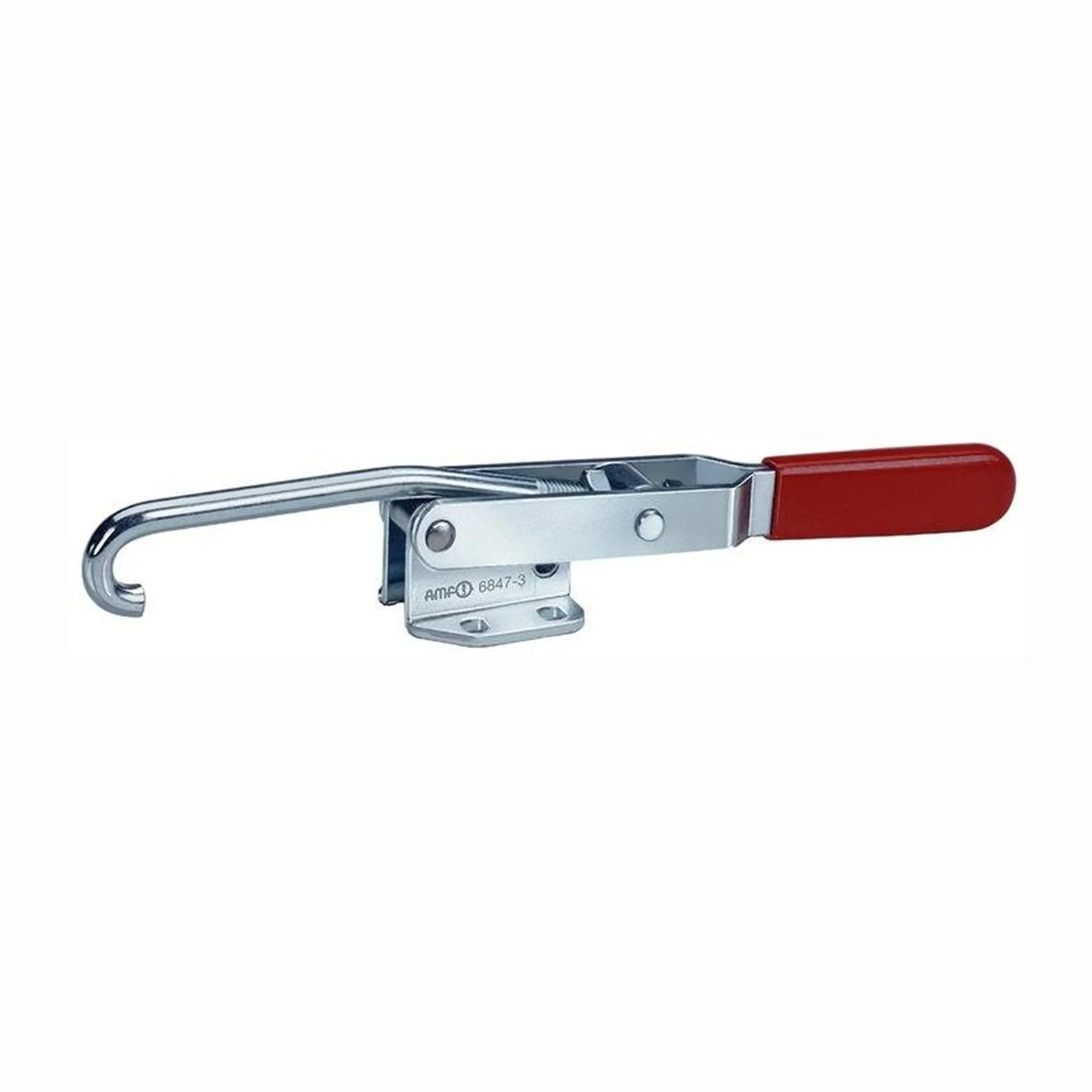

Serre-joint de fermeture AMF n° 6847 taille 5 - 94565

Description

Serre-joint de fermeture horizontal avec une force de serrage de 5 kN et une course de 14 mm.

Passivé Caractéristiques S : 147 mm B1 : 26-40 mm C : 29 mm B2 : 57-71 mm E2 : 58-73 mm D : 10,75 mm E1 : 27-42 mm G : 11,2 mm L1 : 189,5 mm H1 : 69 mm H2 : 282 mm Longueur de bras : 189,5 mm L : 55 mm Ø de perçage : 11,2 mm K : 13 mm R : 8 mm M : 55,5-63 mm H : 49 mm N : 85 mm Force de traction : 5 kN Course de réglage : 14 mm Distance entre perçages intérieure : 27-42 / 58-73 mm Hauteur serrée : 69 mm Hauteur ouverte : 282 mm Hauteur de contre-appui : 49 mm
