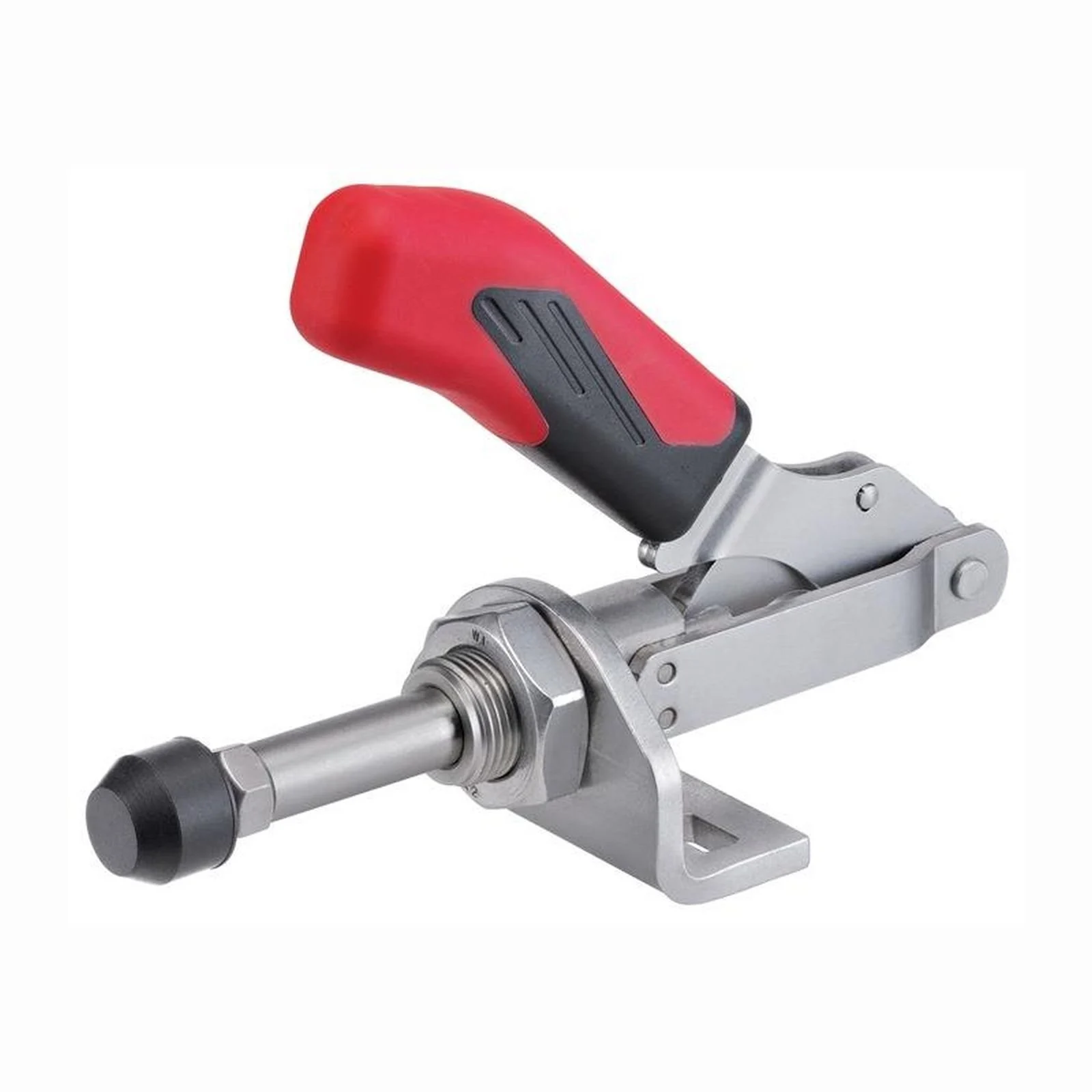

Serre-joint à tige coulissante AMF n° 6841 taille 0 - 94094

Description

Serre-joint à pression et traction, taille 0, avec petit pied coudé. Guidage long de tige, force de maintien 0,8 kN. Livré avec vis de serrage. Montage flexible sur parois métalliques ou dispositifs filetés.

Caractéristiques du produit : Avec petit pied coudé. Serre-joint à pression et à traction. Guidage long de la tige coulissante. Le serre-joint peut être fixé sans le pied coudé sur des parois en tôle ou vissé dans des corps de dispositif avec filetage frontal. Données techniques : Taille : 0 Vis de pression : M4 x 20 Course : 16 mm Longueur en position serrée : 66,5 mm Hauteur en position serrée : 49,3 mm Hauteur de serrage : 12 mm Force de maintien F2 : 0,8 kN Force de maintien F1 : 0,8 kN Marque : AMF Type : petit pied coudé A : 6,5 mm D : 4,5 mm M max. : 16 mm L2 : 10 mm M2 : M10 x 1 mm L1 : 66,5 mm H1 : 49,3 mm F1 : 0,8 kN Hauteur totale : 47 mm B max. : 33 mm Ø de perçage : 4,5 mm F2 : 0,8 kN B min. : 17 mm P : 16 mm K : 6,5 mm E : 13 mm H : 12 mm N : 25 mm Longueur totale : 66 mm Livré avec vis de serrage trempée et zinguée n° 6880. Contenu de la livraison : 1 x Serre-joint à tige coulissante AMF n° 6841 taille 0 petit pied coudé
