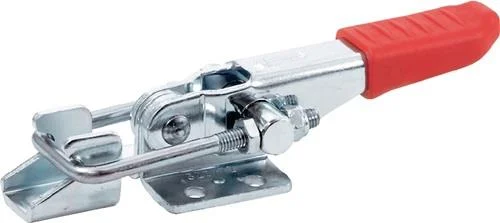

Serre-joint à fermeture rapide Ganter Norm GN 851 en acier - 851-320-T2

Description

Serre-joint à fermeture Ganter GN 851 en acier, force de maintien 3200 N, réglable

Caractéristiques du produit : L'étrier de traction peut être ajusté dans la plage de réglage En position de serrage, l'étrier de traction et le bras de serrage sont parallèles au plan de fixation du serre-joint à fermeture Caractéristiques techniques : Position : 3 Exécution : Acier Taille : 320 mm Marque : GANTER Plage de réglage (w2) : 13 mm Course (w1) : 48 mm Force de maintien (FH) : 3200 N Largeur minimale (l2 min.) : 19 mm Épaisseur (a) : 16 mm Hauteur (h2) : 25 mm Longueur (m1) : 32 mm Rayon (r) : 57 mm Largeur (b1) : 40 mm Longueur (m5) : 14 mm Longueur (m3) : 19 mm Longueur (l1) : 152 mm Largeur (b2) : 44 mm Largeur (b4) : 28 mm Hauteur (h1) : 30 mm Diamètre (d1) : M6 Épaisseur (s) : 3 mm Longueur (m4) : 7 mm Diamètre (d2) : 6,5 mm Largeur (b3) : 32 mm Longueur (m2) : 10,5 mm Largeur (b5) : 22 mm Autres exécutions sur demande Contenu de la livraison : 1x Serre-joint à fermeture Ganter GN 851 en acier, force de maintien FH 3200 N
