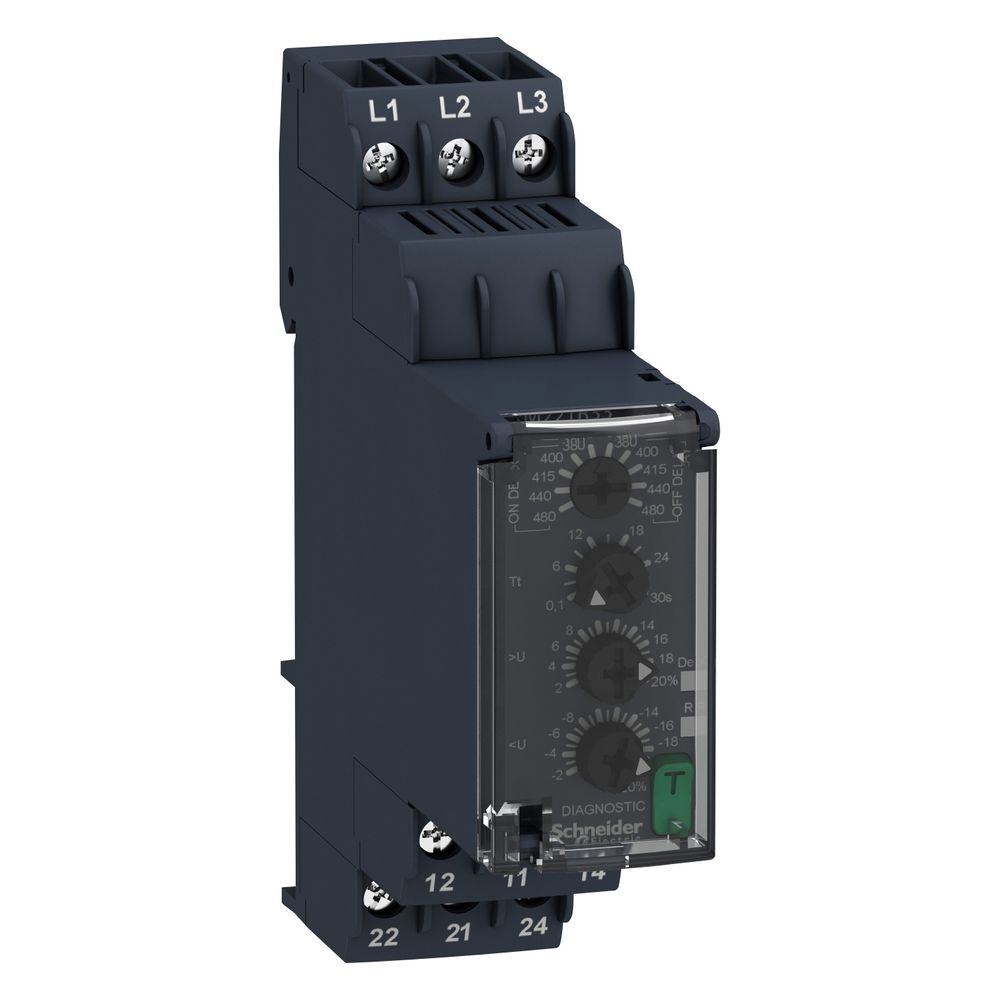

Schneider Electric Relais de commande triphasé Harmony RM22TR33, 3 phases, 2 contacts inverseurs, 90x22,5x73 mm

Description

Relais de surveillance réseau triphasé avec détection de phase, sous/surtension et inverseurs de relais (8 A). Réglages protégés par couvercle transparent et indicateur lumineux.

Contrôle Harmony. Ce relais de surveillance réseau surveille les réseaux triphasés (380-480 VAC) pour détecter les inversions de phase, les coupures de phase, les sous-tensions et les surtensions. Deux inverseurs de relais, chargeables jusqu'à 8 A, sont disponibles pour la signalisation. Pour les sous-tensions et surtensions, une plage de réglage des seuils est disponible (-20 à -2 % / +2 à +20 %), ainsi qu'un réglage du temps de réponse ou de retombée. Les réglages s'effectuent via des éléments de commande frontaux protégés par un couvercle transparent anti-modification. Un pointeur lumineux permet de visualiser clairement les réglages des potentiomètres même à distance. Le commutateur de diagnostic frontal permet de désactiver les relais de sortie pour tester l'application complète. Le commutateur se réinitialise automatiquement à la fermeture du couvercle transparent. Trois LEDs indiquent l'état du système. La largeur de montage est de 22,5 mm et l'installation s'effectue sur rail DIN. Le raccordement électrique se fait par bornes à vis.

Caractéristiques
