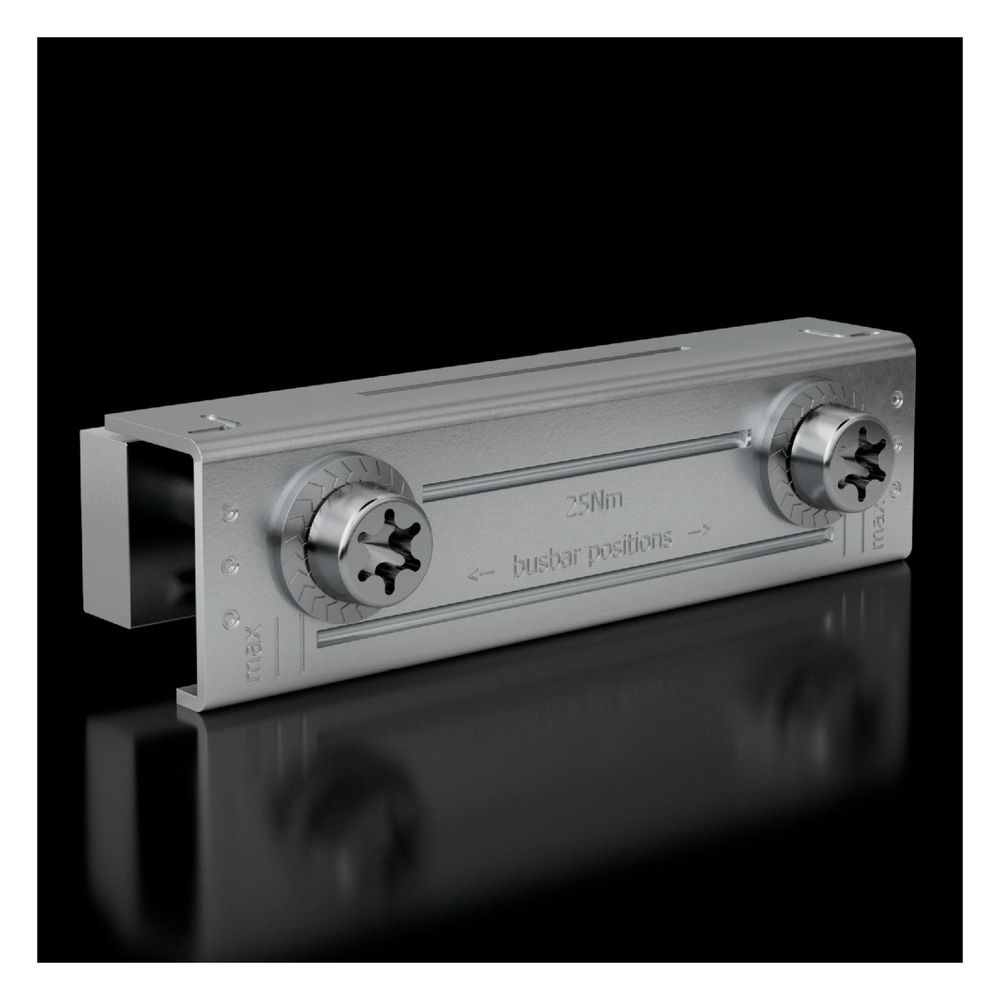

Rittal Connecteur d'assemblage RiLineX 9365013, 15x5-30x10 mm, 130 mm, tôle d'acier/Cu-E

Description

Connecteur d'assemblage pour barres omnibus Cu-E (15x5 à 30x10 mm). Conçu pour l'assemblage d'armoires électriques avec protection contre les contacts.

Le connecteur d'assemblage Rittal permet une connexion sûre entre les panneaux modulaires RiLineX lors de l'assemblage d'armoires électriques. Ce composant est conçu pour les barres omnibus en Cu-E (cuivre étamé) de dimensions comprises entre 15x5 mm et 30x10 mm et inclut une protection contre les contacts (avec couvercle frontal et plaque de fond). Il assure la liaison mécanique et électrique entre les champs d'armoire. Il est adapté pour des tensions jusqu'à 1000 V AC et 1500 V DC, avec une tenue au court-circuit vérifiée jusqu'à 65 kA. Pour une installation complète, le jeu d'assemblage 3 pôles 9360.104 (vendu séparément) est requis. La construction comprend une partie supérieure en tôle d'acier zinguée et une plaque de contact en Cu-E étamée. Longueur : 130 mm. Largeur des barres : 15/20/30 mm. Épaisseur des barres : 5/10 mm. Courant assigné : 550/800 A. Tension (AC) : 1000 V. Tension (DC) : 1500 V. Tenue au court-circuit : 65 kA. Nombre de pôles : 3.
