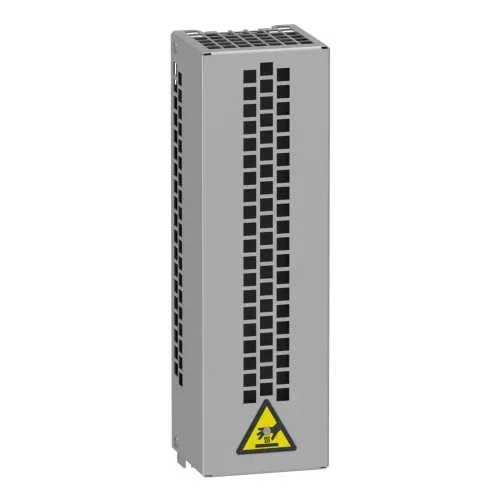

Résistance de freinage Schneider Electric VW3A7731

Description

Résistance de freinage 60 Ω, 0,16 kW, IP20 pour variateurs Schneider Electric Altivar Machine ATV320.

Résistance de freinage pour variateurs ATV930U15M3-U22M3, ATV930U55N4-U75N4, ATV950U55N4-U75N4, ATV950U55N4E-U75N4E. Valeurs de référence pour un cycle de freinage léger. Puissance VA 0,16 kW, degré de protection IP20, résistance 60 Ω à 20 °C. Tension d'alimentation 200-240 V ou 380-480 V 50/60 Hz. Facteur de charge pour résistances : valeur de la puissance moyenne pouvant être dissipée par la résistance dans le boîtier à 50 °C. Déterminé pour un facteur de charge correspondant à la majorité des applications courantes. Surcharge standard : 0,8 s de freinage à un couple de freinage de 1,2 Tn pour un cycle de 40 s. Surcharge élevée : 0,8 s de freinage à un couple de freinage de 1,5 Tn pour un cycle de 40 s. Nombre requis par variateur : 1. Les résistances de freinage permettent aux variateurs de fréquence Altivar de fonctionner pendant le freinage jusqu'à l'arrêt en dissipant l'énergie de freinage. Elles permettent un couple de freinage transitoire maximal.

Caractéristiques
