Relais de surveillance de tension Schneider Electric RM35UB3N30

Description

Relais de surveillance de tension triphasée avec détection de défauts de phase et seuils réglables (120-277 V AC).

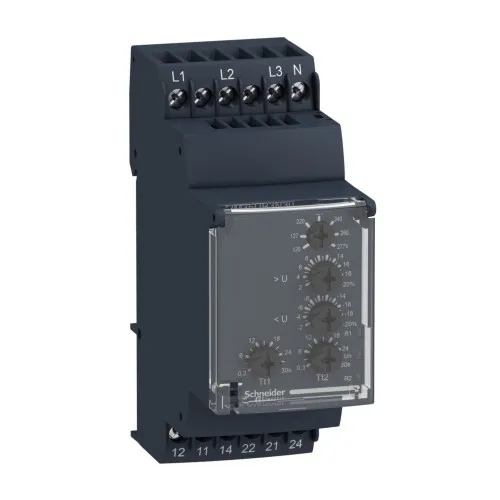

Contrôle Harmony. Ce relais de surveillance de tension surveille les alimentations triphasées pour détecter les défauts de phase ainsi que les dépassements de tension (sous/sur-tension) par rapport à des seuils réglables. Le conducteur neutre est également surveillé. La plage de tension entre phase et neutre est de 120 à 277 V AC. Deux relais inverseurs sont disponibles pour les signalisations, avec une charge maximale de 5 A chacun. Un relais est dédié à la signalisation de sur-tension et l'autre à celle de sous-tension. En cas de défaut de phase, les deux relais commutent. Les deux seuils de tension ainsi qu'un délai de coupure sont réglables. Les réglages s'effectuent via des éléments de commande situés à l'avant, protégés par un couvercle transparent anti-manipulation. Deux LEDs indiquent l'état du dispositif. L'alimentation électrique est prélevée sur la tension mesurée. Le boîtier mesure 17,5 mm de large et se monte sur rail DIN.

Caractéristiques
