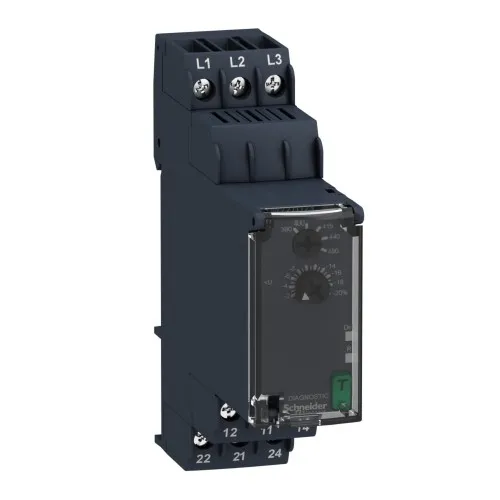

Relais de surveillance de sous-tension Schneider Electric RM22TU23

Description

Relais de surveillance réseau triphasé pour détection de sous-tension, perte de phase et inversion de phase, avec inverseurs de relais et réglages protégés.

Relais de contrôle Harmony. Ce relais de surveillance réseau surveille les réseaux triphasés (380-480 VAC) pour détecter les inversions de phase, les pertes de phase et les sous-tensions. Deux inverseurs de relais (jusqu'à 8 A) sont disponibles pour la signalisation. La plage de réglage de la sous-tension est de -20 % à -2 % par rapport à la tension nominale. Les réglages s'effectuent via des éléments de commande frontaux protégés contre les modifications par un couvercle transparent. Un pointeur lumineux permet de visualiser clairement le réglage des potentiomètres même à distance. Le commutateur de diagnostic frontal permet de désactiver les relais de sortie pour tester l'application complète. Le commutateur de diagnostic se réinitialise automatiquement lors de la fermeture du couvercle transparent. Trois LED indiquent l'état du relais. La largeur de montage est de 22,5 mm et l'installation se fait sur rail DIN. Le raccordement électrique s'effectue par bornes à vis.

Caractéristiques
