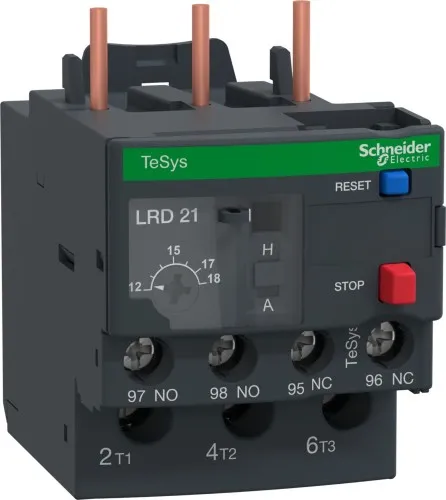

Relais de protection moteur Schneider Electric LRD21

Description

Relais thermique de surcharge TeSys Deca LRD21 pour moteurs AC (12-18 A, 690 V). Protection différentielle, réarmement manuel/automatique, contacts auxiliaires 1S+1O. Montage direct sous contacteur.

Le relais thermique de surcharge LRD21 de la gamme TeSys Deca offre une protection précise des moteurs pour les circuits à courant alternatif. Ce dispositif tripolaire est équipé d'une protection différentielle et compensée en température pour un déclenchement fiable dans des conditions environnementales variables. Le montage s'effectue directement sous le contacteur, avec des bornes à vis assurant une connexion sécurisée dans les circuits principaux et de commande. Le relais dispose d'une fonction de réarmement manuelle ou automatique, sélectionnable via un bouton sur la face avant de l'appareil. Une indication mécanique jaune signale l'état de déclenchement. Pour la surveillance et le contrôle, des contacts auxiliaires sont intégrés dans la configuration 1 contact normalement ouvert et 1 contact normalement fermé. La sensibilité à la perte de phase améliore la sécurité de fonctionnement dans les applications industrielles. Plage de réglage : 12 - 18 A Tension assignée de fonctionnement : 690 V Classe de déclenchement : CLASSE 10 A Contacts auxiliaires : 1 S, 1 O Type de montage : Fixation directe Type de raccordement : À vis
