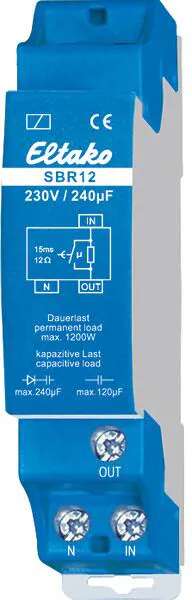

Relais de limitation de courant capacitif Eltako SBR12-230V/240µF

Description

Relais limiteur de courant 16A pour protection contre les pics de courant des lampes, montage rail DIN, 18 mm.

1 contact NO 16A/250V AC. Aucune perte en veille. Appareil encastrable pour montage sur rail DIN EN 60715 TH35. 1 unité de division = 18 mm de large, 58 mm de profondeur. Charge capacitive maximale : 240 µF après redresseur (ex. : lampes économiques et ballasts électroniques) ou 120 µF directement sur le réseau (ex. : lampes fluorescentes compensées en parallèle). Résistance de limitation : 12 Ω, durée de limitation : env. 15 ms. Le relais limiteur de courant réduit l'impulsion de courant de démarrage des lampes économiques, fluorescentes et compactes à 20 A en connectant brièvement (env. 15 ms) des résistances de haute puissance (12 Ω). Monté en aval du contact du relais à protéger d'un appareil de commutation. Charge permanente max. : 1200 W, fréquence de commutation max. : 600/h. Explication concernant la charge capacitive : la valeur maximale de charge capacitive directement sur le réseau doit être respectée, notamment pour les lampes fluorescentes compensées en parallèle ou les ballasts conventionnels. Le condensateur en parallèle avec le réseau, par luminaire, détermine cette valeur.
