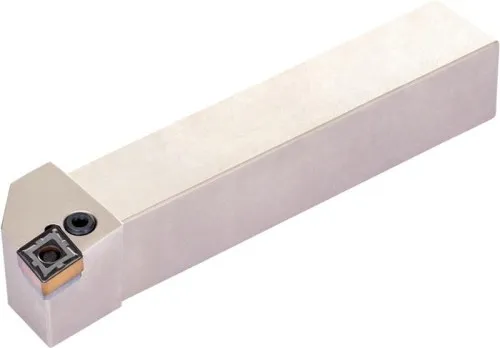

Porte-outil de tournage Pramet ISO PCLNR 3225 P 16 Longueur fonctionnelle 170 mm Rotation à droite

Description

Porte-outil de tournage PCLNR 3225 P 16 (droite) pour plaquettes CN.. 1606.., serrage par levier à genouillère, longueur 170 mm.

Porte-outil de tournage avec serrage à levier à genouillère pour le serrage de plaquettes carbure négatives rhombiques à 80° avec un diamètre de cercle intérieur de 15,575 mm et une épaisseur de 6,35 mm (désignation ISO CN.. 1606..). Exécution droite pour le tournage en bout et longitudinal à 95° avec tige décalée. Dimensions : hauteur d'outil 32 mm x largeur 25 mm x longueur 170 mm pour le tournage conique. Tournage en bout avec ou sans épaulement et tournage longitudinal avec ou sans épaulement. Autres caractéristiques techniques : Poids brut : 1088,9 g. Design de fraise : PCLN(RL) EXT. Largeur fonctionnelle : 32 mm. Hauteur fonctionnelle : 32 mm. Longueur fonctionnelle : 170 mm. Code de type de serrage : P - serrage par trou. Longueur de tête : 34 mm. Angle d'inclinaison : -6°. Poids net : 1075 g. Angle orthogonal de coupe : -6°. Largeur de tige : 25 mm. Hauteur de tige : 32 mm. Direction de coupe : Droite.

Caractéristiques
