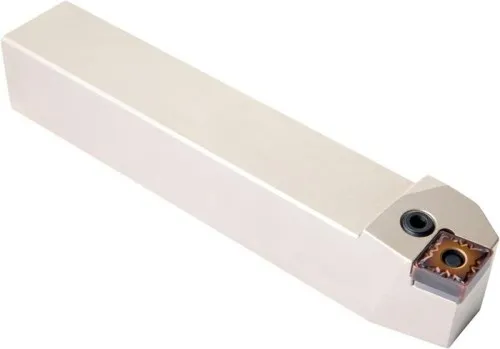

Porte-outil de tournage Pramet ISO PCBNL 3232 P 16 Longueur fonctionnelle 170 mm Sens anti-horaire

Description

Porte-outil de tournage gauche pour plaquettes CN..1606 (rhombique 80°), tige cylindrique, longueur 170 mm.

Outil porte-plaquette avec serrage à levier pour fixer des plaquettes carbure rhombiques négatives à 80° avec un diamètre de cercle inscrit de 15,575 mm et une épaisseur de 6,35 mm (référence ISO CN.. 1606..). Exécution gauche pour tournage frontal à 75° avec tige cylindrique. Hauteur d'outil 32 mm x largeur 32 mm x longueur 170 mm pour tournage conique et tournage longitudinal sans épaulement. Autres caractéristiques techniques : Poids brut : 1337,8 g. Conception de fraise : PCBN(RL) EXT. Largeur fonctionnelle - Métrique : 27 mm. Hauteur fonctionnelle - Métrique : 32 mm. Longueur fonctionnelle - Métrique : 170 mm. Code de type de serrage : P - Serrage par trou. Longueur de tête - Métrique : 34 mm. Angle d'inclinaison : -5°. Poids net : 1250 g. Angle orthogonal de dépouille : -6°. Largeur de tige - Métrique : 32 mm. Hauteur de tige - Métrique : 32 mm. Direction de coupe : Gauche.
