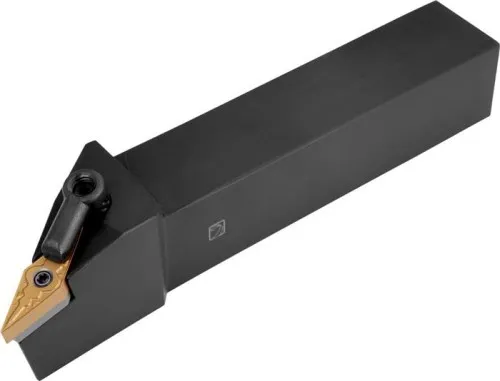

Porte-outil de tournage Pramet ISO MVJNR 3225 P 16-A Longueur fonctionnelle 170 mm Rotation à droite

Description

Porte-outil de tournage multi-lock pour plaquettes rhombiques négatives 35°, rotation à droite, applications variées.

Porte-outil de tournage multi-lock pour le serrage de plaquettes rhombiques négatives à 35° avec un diamètre de cercle intérieur de 9,525 mm et une épaisseur de 4,76 mm (désignation ISO VN.. 1604..). Exécution droite pour tournage frontal à 93° avec tige décalée. Dimensions : hauteur d'outil 32 mm x largeur 25 mm x longueur 170 mm. Applications : ébavurage, tournage conique, copiage dans une ou plusieurs directions, et tournage longitudinal avec ou sans épaulement. Autres caractéristiques techniques : Poids brut : 997,2 g. Design de fraise : MVJN(RL) EXT. Largeur fonctionnelle : 32 mm. Hauteur fonctionnelle : 32 mm. Longueur fonctionnelle : 170 mm. Code de type de serrage : M - serrage par trou par le haut. Longueur de tête : 41 mm. Angle d'inclinaison : -4,5°. Poids net : 980 g. Angle orthogonal de coupe : -13,5°. Largeur de tige : 25 mm. Hauteur de tige : 32 mm. Direction de coupe : droite.
