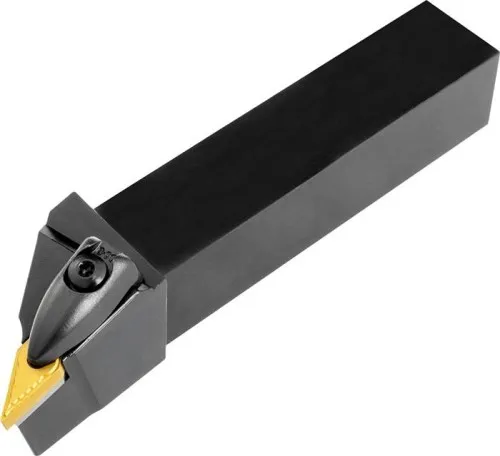

Porte-outil de tournage Pramet ISO DVJNR 2020 K 16 Longueur fonctionnelle 125 mm à droite

Description

Porte-outil de tournage droit pour plaquettes rhombiques négatives 35° (ISO VN.. 1604..), tige décalée, 20x20 mm, longueur 125 mm.

Support d'outil de tournage à double serrage pour le serrage de plaquettes carbure rhombiques négatives à 35° avec un diamètre de cercle inscrit de 9,525 mm et une épaisseur de 4,76 mm (désignation ISO VN.. 1604..). Exécution droite pour le tournage frontal à 93° avec tige décalée. Dimensions : hauteur 20 mm x largeur 20 mm x longueur 125 mm pour ébavurage, tournage conique, tournage de reproduction dans une ou plusieurs directions et tournage longitudinal avec ou sans épaulement. Autres caractéristiques techniques : poids brut : 432 g, design de fraise : DVJN(RL) EXT, largeur fonctionnelle : 25 mm, hauteur fonctionnelle : 20 mm, longueur fonctionnelle : 125 mm, code de type de serrage : Système D, longueur de tête : 46,4 mm, angle d'inclinaison : -13°, poids net : 432 g, angle orthogonal de coupe : -4°, largeur de tige : 20 mm, hauteur de tige : 20 mm, sens de coupe : droit.
