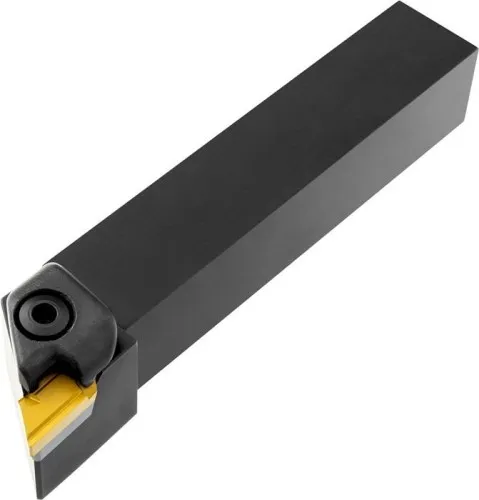

Porte-outil de tournage Pramet ISO CKJNR 3225 P 16 Longueur fonctionnelle 170 mm Rotation à droite

Description

Porte-outil de tournage ISO pour plaquettes 55° négatives, serrage par le dessus, longueur fonctionnelle 170 mm.

Porte-outil de tournage serré par le dessus pour le serrage de plaquettes négatives en parallélogramme à 55° avec un diamètre de cercle intérieur de 9,525 mm (désignation ISO KN.X 1604…R). Exécution droite pour tournage frontal à 93° avec tige décalée. Dimensions 32 mm de hauteur x 25 mm de largeur x 170 mm de longueur pour ébavurage, tournage conique, tournage de copie dans une ou plusieurs directions et tournage longitudinal avec ou sans épaulement. Autres caractéristiques techniques : · Poids brut : 1057,1 g · Design de fraise : CKJN(RL) EXT · Largeur fonctionnelle - Métrique : 32 mm · Hauteur fonctionnelle - Métrique : 32 mm · Longueur fonctionnelle - Métrique : 170 mm · Code de type de serrage : C - Serrage par le dessus · Longueur de tête - Métrique : 34 mm · Angle d'inclinaison : 1° · Poids net : 1057,1 g · Angle de coupe orthogonal : -5° · Largeur de tige - Métrique : 25 mm · Hauteur de tige - Métrique : 32 mm · Direction de coupe : Droite
