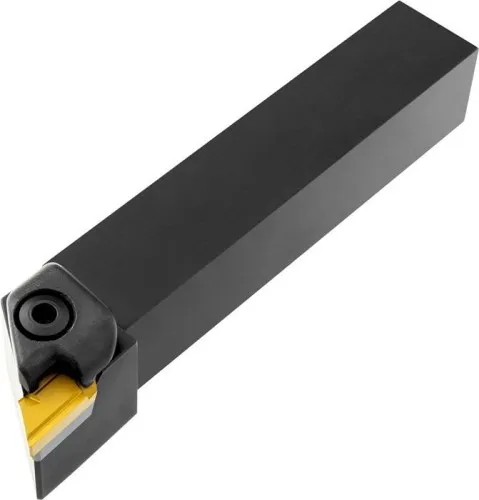

Porte-outil de tournage Pramet ISO CKJNR 2525 M 16 Longueur fonctionnelle 150 mm Rotation droite

Description

Porte-outil de tournage ISO CKJNR 2525 M 16 (droite) pour plaquettes négatives 55° (KN.X 1604…R), longueur 150 mm, serrage par le haut.

Porte-outil de tournage serré par le haut pour le serrage de plaquettes négatives en parallélogramme à 55° avec un diamètre de cercle intérieur de 9,525 mm et une épaisseur de 4,76 mm (désignation ISO KN.X 1604…R). Exécution droite pour le dressage à 93° avec tige décalée. Dimensions : hauteur 25 mm x largeur 25 mm x longueur 150 mm pour ébavurage, tournage conique, tournage de reproduction dans une ou plusieurs directions et tournage longitudinal avec ou sans épaulement. Autres caractéristiques techniques : poids brut 744,7 g, design de fraise CKJN(RL) EXT, largeur fonctionnelle 32 mm, hauteur fonctionnelle 25 mm, longueur fonctionnelle 150 mm, code de type de serrage C (serrage par le haut), longueur de tête 34 mm, angle d'inclinaison 1°, poids net 700 g, angle orthogonal de coupe -5°, largeur de tige 25 mm, hauteur de tige 25 mm, sens de coupe à droite.
