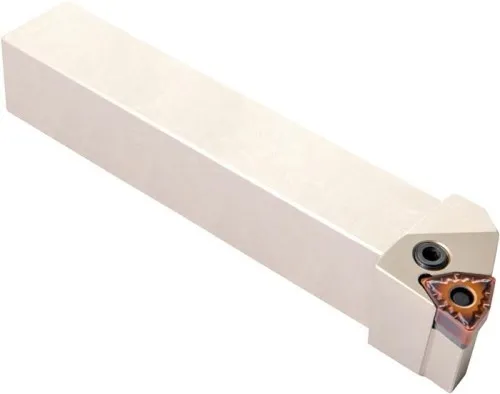

Porte-outil de tournage ISO PWLNL 2020 K 0604 Pramet, longueur fonctionnelle 125mm, sens anti-horaire

Description

Porte-outil de tournage gauche pour plaquettes trigonales négatives (WN.. 0604..), serrage par levier à genouillère, tige décalée, 125 mm.

Outil porte-plaquette de tournage avec serrage à levier à genouillère pour le serrage de plaquettes négatives trigonales à 80° avec un diamètre de cercle inscrit de 9,525 mm et une épaisseur de 4,76 mm (désignation ISO WN.. 0604..). Exécution gauche pour le tournage de face et longitudinal à 95° avec tige décalée. Dimensions : hauteur d'outil 20 mm x largeur 20 mm x longueur 125 mm pour le tournage conique, le tournage de face avec ou sans épaulement et le tournage longitudinal avec ou sans épaulement. Autres caractéristiques techniques : · Poids brut : 404,6 g · Conception de fraise : PWLN(RL) EXT · Largeur fonctionnelle - Métrique : 25 mm · Hauteur fonctionnelle - Métrique : 20 mm · Longueur fonctionnelle - Métrique : 125 mm · Code de type de serrage : P - serrage par trou · Longueur de tête - Métrique : 22 mm · Angle d'inclinaison : -6° · Poids net : 395 g · Angle orthogonal de coupe : -6° · Largeur de tige - Métrique : 20 mm · Hauteur de tige - Métrique : 20 mm · Direction de coupe : Gauche
