Porte-outil de tournage ISO PTFNR 2020 K 16 Longueur fonctionnelle 125 mm Rotation droite PRAMET

Description

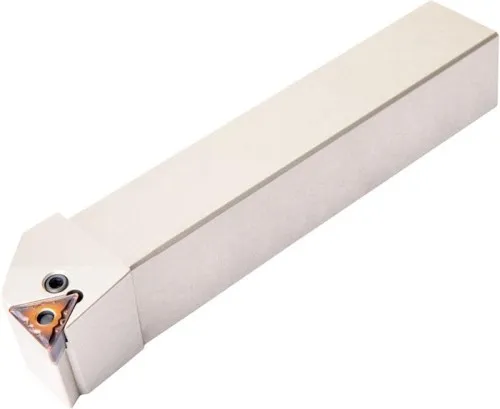

Porte-outil de tournage droit (PTFNR) pour plaquettes triangulaires négatives, longueur 125 mm, serrage par levier.

Outil porte-plaquette de tournage avec serrage à levier pour plaquettes triangulaires négatives et diamètre de cercle inscrit de 9,525 mm. Épaisseur de 4,76 mm (désignation ISO TN.. 1604..). Version droite pour tournage longitudinal à 90° avec tige étagée. Dimensions 20 mm de hauteur x 20 mm de largeur x 125 mm de longueur pour tournage frontal sans épaulement. Autres caractéristiques techniques : poids brut : 414,5 g, désignation de fraise : PTFN(RL) EXT, largeur fonctionnelle métrique : 25 mm, hauteur fonctionnelle métrique : 20 mm, longueur fonctionnelle métrique : 125 mm, code de type de serrage : P (serrage par trou), longueur de tête métrique : 22 mm, angle d'inclinaison : -6°, poids net : 414,5 g, angle orthogonal de coupe : -6°, largeur de tige métrique : 20 mm, hauteur de tige métrique : 20 mm, sens de coupe : à droite.
