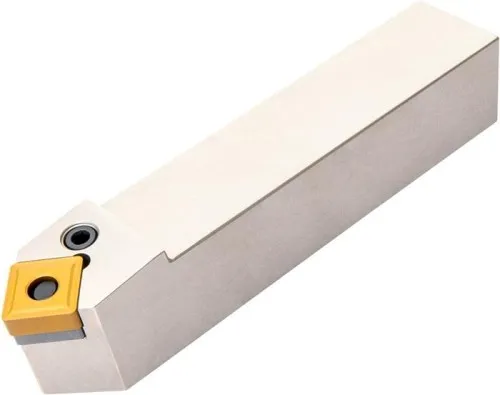

Porte-outil de tournage ISO PSDNN 2020 K 12 (longueur fonctionnelle 125 mm) Neutre

Description

Porte-outil de tournage neutre pour plaquettes carrées négatives (SN.. 1204..), serrage par levier à genouillère, tige cylindrique, 125 mm.

Outil porte-plaquette de tournage avec serrage à levier à genouillère pour le serrage de plaquettes négatives carrées avec un diamètre de cercle inscrit de 12,7 mm et une épaisseur de 4,76 mm (désignation ISO SN.. 1204..). Exécution neutre pour le tournage de face à 45° avec tige cylindrique. Dimensions : hauteur d'outil 20 mm x largeur 20 mm x longueur 125 mm pour l'ébavurage, le tournage conique, le tournage par copiage dans une ou plusieurs directions et le tournage longitudinal sans épaulement. Autres caractéristiques techniques : · Poids brut : 390,5 g · Conception de fraise : PSDNN EXT · Largeur fonctionnelle - Métrique : 10 mm · Hauteur fonctionnelle - Métrique : 20 mm · Longueur fonctionnelle - Métrique : 125 mm · Code de type de serrage : P - serrage par trou · Longueur de tête - Métrique : 28 mm · Angle d'inclinaison : -5° · Poids net : 390 g · Angle orthogonal de coupe : -5° · Largeur de tige - Métrique : 20 mm · Hauteur de tige - Métrique : 20 mm · Direction de coupe : Neutre

Caractéristiques
