Porte-outil de tournage ISO PDJNR 3225 P 15 longueur fonctionnelle 170 mm sens horaire PRAMET

Description

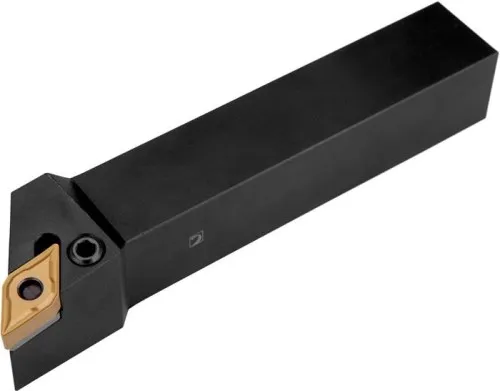

Porte-outil de tournage PDJNR 3225 P 15 (droite) pour plaquettes DN.. 1506.., serrage par levier à genouillère, longueur 170 mm.

Porte-outil de tournage avec serrage à levier à genouillère pour le serrage de plaquettes carbure négatives rhombiques à 55° avec un diamètre de cercle intérieur de 12,7 mm et une épaisseur de 6,35 mm (désignation ISO DN.. 1506..). Exécution droite pour le tournage en bout à 93° avec tige décalée. Dimensions : hauteur d'outil 32 mm x largeur 25 mm x longueur 170 mm pour le tournage conique. Copiage en une ou plusieurs directions et tournage longitudinal avec ou sans épaulement. Autres caractéristiques techniques : Poids brut : 1044,2 g. Design de fraise : PDJN(RL) EXT. Largeur fonctionnelle : 32 mm. Hauteur fonctionnelle : 32 mm. Longueur fonctionnelle : 170 mm. Code de type de serrage : P - serrage par trou. Longueur de tête : 34 mm. Angle d'inclinaison : -7°. Poids net : 1044,2 g. Angle orthogonal de coupe : -6°. Largeur de tige : 25 mm. Hauteur de tige : 32 mm. Direction de coupe : Droite.

Caractéristiques
