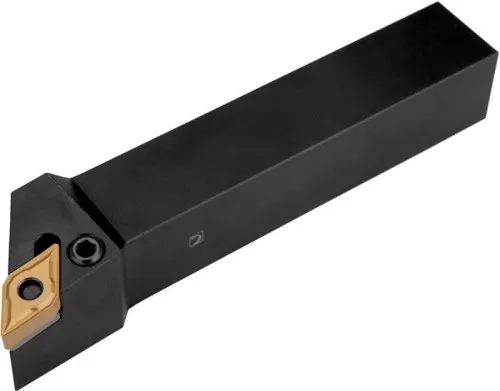

Porte-outil de tournage ISO PDJNR 2020 K 15, longueur fonctionnelle 125 mm, sens horaire PRAMET

Description

Porte-outil de tournage droit (PDJNR) pour plaquettes rhombiques négatives 55°, longueur 125 mm, serrage par levier.

Outil porte-plaquette de tournage avec serrage à levier pour plaquettes rhombiques négatives à 55° et diamètre de cercle inscrit de 12,7 mm. Épaisseur de 6,35 mm (désignation ISO DN.. 1506..). Version droite pour tournage frontal à 93° avec tige étagée. Dimensions 20 mm de hauteur x 20 mm de largeur x 125 mm de longueur pour tournage conique, copiage dans une ou plusieurs directions et tournage longitudinal avec ou sans épaulement. Autres caractéristiques techniques : poids brut : 394,8 g, désignation de fraise : PDJN(RL) EXT, largeur fonctionnelle métrique : 25 mm, hauteur fonctionnelle métrique : 20 mm, longueur fonctionnelle métrique : 125 mm, code de type de serrage : P (serrage par trou), longueur de tête métrique : 34 mm, angle d'inclinaison : -7°, poids net : 394,8 g, angle orthogonal de coupe : -6°, largeur de tige métrique : 20 mm, hauteur de tige métrique : 20 mm, sens de coupe : à droite.

Caractéristiques
