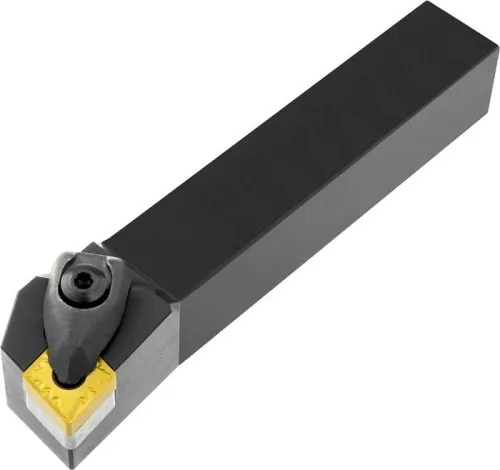

Porte-outil de tournage ISO DCLNR 2525 M 16 Longueur fonctionnelle 150 mm sens horaire PRAMET

Description

Porte-outil de tournage double serrage pour plaquettes rhombiques négatives 80° (CN.. 1606..), rotation droite, tige décalée, 25x25x150 mm.

Outil porte-plaquette double serrage pour le bridage de plaquettes rhombiques négatives à 80° avec un diamètre de cercle inscrit de 15,575 mm et une épaisseur de 6,35 mm (désignation ISO CN.. 1606..). Exécution droite pour le tournage de face et longitudinal à 95° avec tige décalée. Dimensions : hauteur d'outil 25 mm x largeur 25 mm x longueur 150 mm, pour le tournage conique, le tournage de face avec ou sans épaulement et le tournage longitudinal avec ou sans épaulement. Autres caractéristiques techniques : · Poids brut : 811,8 g · Conception de fraise : DCLN(RL) EXT · Largeur fonctionnelle - métrique : 32 mm · Hauteur fonctionnelle - métrique : 25 mm · Longueur fonctionnelle - métrique : 150 mm · Code de type de serrage : Système D · Longueur de tête - métrique : 39 mm · Angle d'inclinaison : -6° · Poids net : 809 g · Angle orthogonal de coupe : -6° · Largeur de tige - métrique : 25 mm · Hauteur de tige - métrique : 25 mm · Direction de coupe : Droite
