Porte-outil à plaquettes tournantes ISO DCLNR 1616 H 09 - Longueur fonctionnelle 100 mm - Rotation à droite

Description

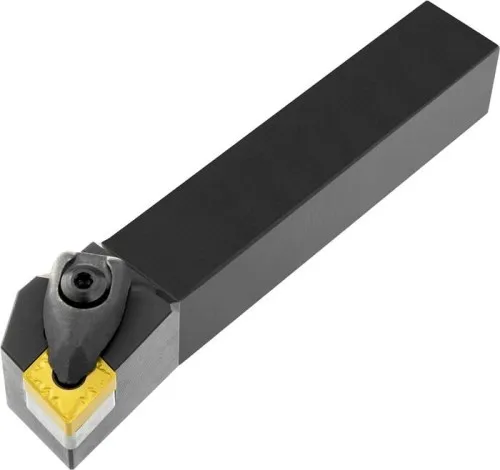

Porte-outil de tournage ISO DCLNR 1616 H 09 PRAMET pour plaquettes rhombiques négatives de 80°, rotation à droite.

Porte-outil de tournage à double serrage pour plaquettes rhombiques négatives de 80° avec un diamètre de cercle intérieur de 9,525 mm · épaisseur 3,18 mm (désignation ISO CN.. 0903..) · version droite pour tournage frontal et longitudinal à 95° avec tige décalée · hauteur d'outil 16 mm x largeur 16 mm x longueur 100 mm pour tournage conique · tournage frontal avec ou sans épaulement et tournage longitudinal avec ou sans épaulement. Autres caractéristiques techniques : · Poids brut : 243,5 g · Design de fraise : DCLN(RL) EXT · Largeur fonctionnelle - métrique : 20 mm · Hauteur fonctionnelle - métrique : 16 mm · Longueur fonctionnelle - métrique : 100 mm · Code de type de serrage : Système D · Longueur de tête - métrique : 25 mm · Angle d'inclinaison : -6° · Poids net : 243,5 g · Angle orthogonal de coupe : -6° · Largeur de tige - métrique : 16 mm · Hauteur de tige - métrique : 16 mm · Direction de coupe : Droite
