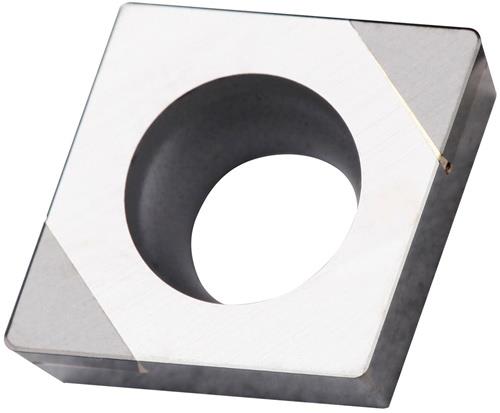

Plaquette de tournage réversible ISO CCGW 09T304E-B:TB310 D. 4,5 mm couleur argent-noir — lot de 2 pièces

Description

Plaquette réversible CBN pour tournage dur d'acier trempé, forme rhomboïdale 80°, substrat TB310.

Plaquette de tournage réversible pour tournage dur avec 2 arêtes CBN basculées d'un côté. Forme rhomboïdale à 80° avec angle de dépouille de 7°. Diamètre du cercle intérieur 9,525 mm. Épaisseur 3,97 mm. Rayon de coupe 0,4 mm. Précision de répétition selon classe de tolérance ISO G. Arête de coupe arrondie. Substrat TB310. CBN non revêtu pour la plage ISO H01-H10. Adaptée à l'usinage à haute avance d'acier trempé. Autres caractéristiques techniques : profondeur de coupe max. : 2,7 mm, profondeur de coupe min. : 0,1 mm, poids brut : 8,95 g, épaisseur de la plaquette - métrique : 3,97 mm, rayon d'angle - métrique : 0,4 mm, code de forme de la plaquette : C - rhombique à 80° d'angle inclus, conception de fraise : CCGW CBN, diamètre du cercle intérieur - métrique : 9,525 mm, poids net : 8 g, longueur d'arête de coupe - métrique : 9,7 mm, diamètre du trou de serrage - métrique : 4,5 mm.
