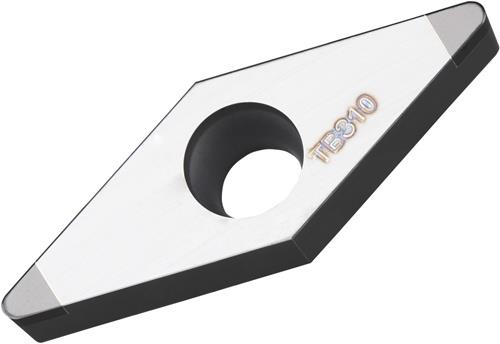

Plaquette de tournage ISO VBGW 160404S01020B:TB310 Diam. 4,5mm Argent-Noir — lot de 2 pièces

Description

Plaquette réversible CBN pour tournage dur d'acier trempé, forme rhomboïdale 35°, angle de dépouille 5°, épaisseur 4,76 mm, rayon 0,4 mm.

Plaquette réversible pour tournage dur avec 2 arêtes CBN inclinées d'un côté. Forme rhomboïdale à 35° avec angle de dépouille de 5°. Diamètre intérieur 9,525 mm. Épaisseur 4,76 mm. Rayon de coupe 0,4 mm. Précision de répétition selon classe de tolérance ISO G. Arête de coupe arrondie et facettée avec T-land -20°/0,1 mm. Substrat TB310. CBN non revêtu pour la plage ISO H01-H10. Adaptée à l'usinage à haute avance d'acier trempé. Autres caractéristiques techniques : profondeur de coupe max. : 3,6 mm, profondeur de coupe min. : 0,1 mm, poids brut : 21 g, épaisseur métrique : 4,76 mm, rayon d'angle métrique : 0,4 mm, code de forme V (rhomboïdal 35°), conception de fraise : VBGW CBN, diamètre intérieur métrique : 9,525 mm, poids net : 8 g, longueur d'arête de coupe métrique : 16 mm, diamètre de perçage de serrage métrique : 4,5 mm.
