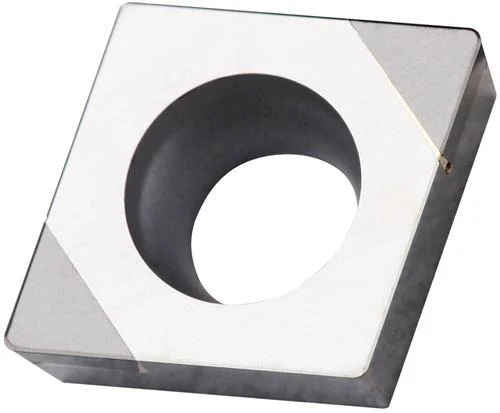

Plaquette de tournage ISO CCGW 09T304S01020B:TB310 Diam. 4,5mm Argent-Noir — lot de 2 pièces

Description

Plaquette réversible CBN pour tournage dur d'acier trempé, forme rhomboïdale 80°, angle de dépouille 7°, épaisseur 3,97 mm, rayon 0,4 mm.

Plaquette réversible pour tournage dur avec 2 arêtes CBN inclinées d'un côté. Forme rhomboïdale à 80° avec angle de dépouille de 7°. Diamètre intérieur 9,525 mm. Épaisseur 3,97 mm. Rayon de coupe 0,4 mm. Précision de répétition selon classe de tolérance ISO G. Arête de coupe arrondie et facettée avec T-land -20°/0,1 mm. Substrat TB310. CBN non revêtu pour la plage ISO H01-H10. Adaptée à l'usinage à haute avance d'acier trempé. Autres caractéristiques techniques : profondeur de coupe max. : 2,7 mm, profondeur de coupe min. : 0,1 mm, poids brut : 9 g, épaisseur métrique : 3,97 mm, rayon d'angle métrique : 0,4 mm, code de forme C (rhomboïdal 80°), conception de fraise : CCGW CBN, diamètre intérieur métrique : 9,525 mm, poids net : 8 g, longueur d'arête de coupe métrique : 9,7 mm, diamètre de perçage de serrage métrique : 4,5 mm.
