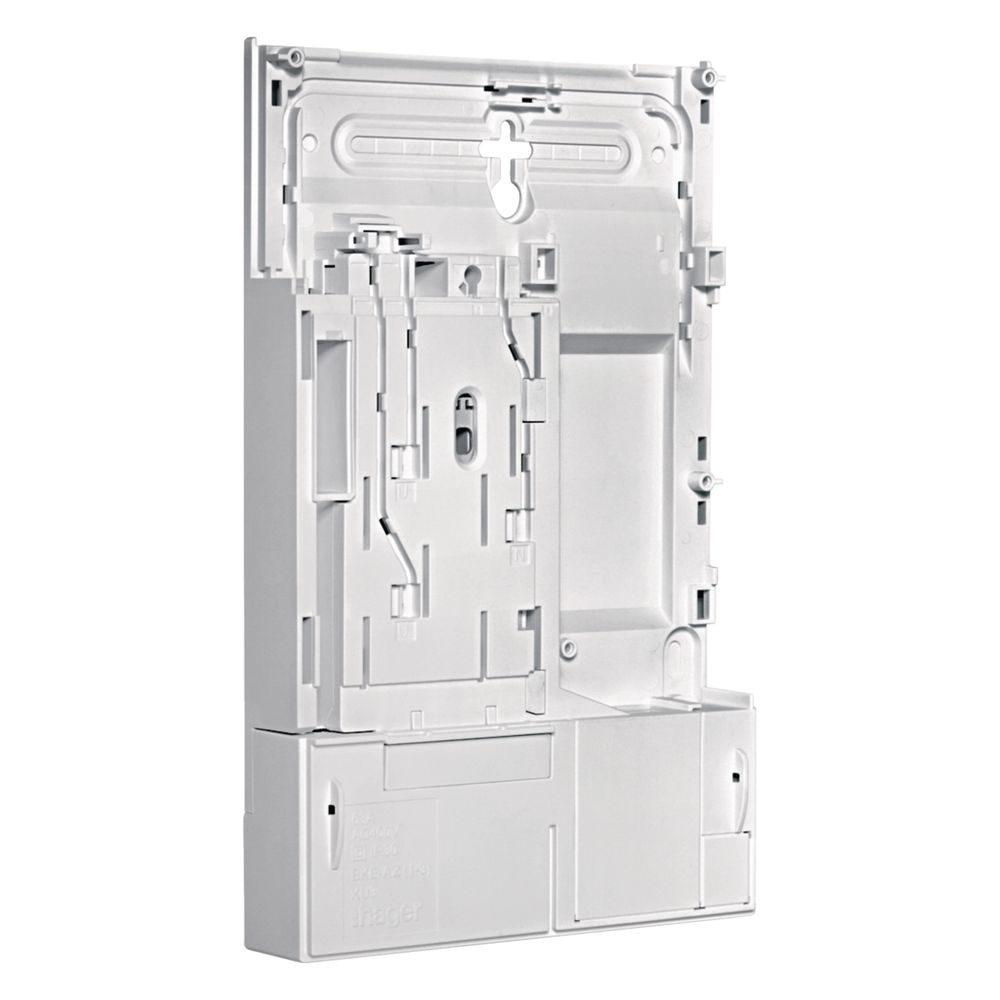

Plaque de fixation Hager BKE-A pour compteur électrique triphasé, version de base 1x

Description

Plaque de fixation et de connexion pour compteur électrique triphasé, compatible avec les normes VDE et eHZ.

Dispositif de fixation et de connexion BKE-AZ, BKE-AZ1 ou BKE-AZ3 avec marquage VDE selon DIN V VDE V 0603-5, conçu pour accueillir un compteur électrique domestique électronique (eHZ) conforme au cahier des charges VDN V 1.03. La plaque permet de sceller la protection de contact pour la zone de bornes via le compteur. Elle offre la possibilité d'ajouter des rails DIN de 8 ou 15 PLE pour des appareils d'installation électrique (largeur max. 10 PLE) selon DIN 43880 (taille 1 pour appareils modulaires sur rail DIN), sans démonter le compteur eHZ. Capacité de raccordement par borne principale pour conducteurs en cuivre : 4 à 25 mm² (massif ou multibrins avec cosse). Dimensions des bornes de connexion selon DIN 43857 T2, compatible avec ZSK. Bornes supplémentaires enfichables et montables sous tension pour le prélèvement de courant non comptabilisé et comptabilisé sur la phase L2 et le neutre N. Verrouillage possible de la BKE en position non pontée via un cadenas. Dimensions maximales en position montée avec protection de contact plombable.

Caractéristiques
