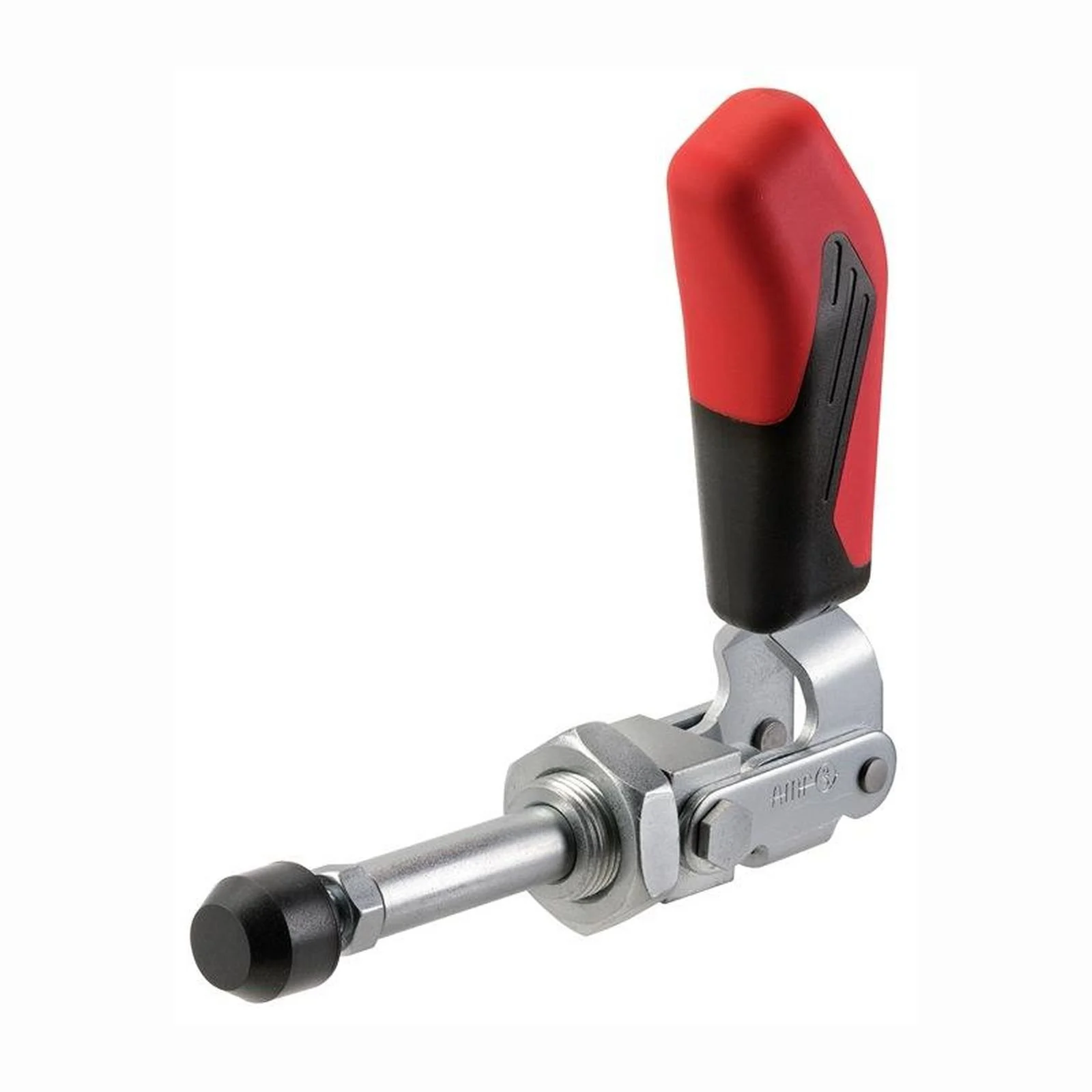

Pince à tige de poussée AMF n°6844 taille 5 - 94334

Description

Serre-joint à tige de poussée court, taille 5, pour efforts de compression/traction jusqu'à 4 kN.

Version courte Pince de serrage à pression et traction Avec guidage long de la tige de poussée La pince peut être fixée sur des parois en tôle ou vissée dans un corps de dispositif avec filetage frontal Caractéristiques A : 16 mm L2 : 24 mm M2 : M24 x 1,5 mm HW min. : 30 mm L1 : 175 mm HW max. : 50 mm H1 : 149 mm F1 : 4 kN Hauteur totale : 148 mm F2 : 4 kN B : 92 mm L3 : 139 mm E : 45 mm M : M12 mm N : 49 mm Vis de pression : M12 x 50 Course : 67 mm Longueur en position serrée : 175 mm Hauteur en position serrée : 149 mm Force de maintien F2 : 4 kN Force de maintien F1 : 4 kN

Caractéristiques
