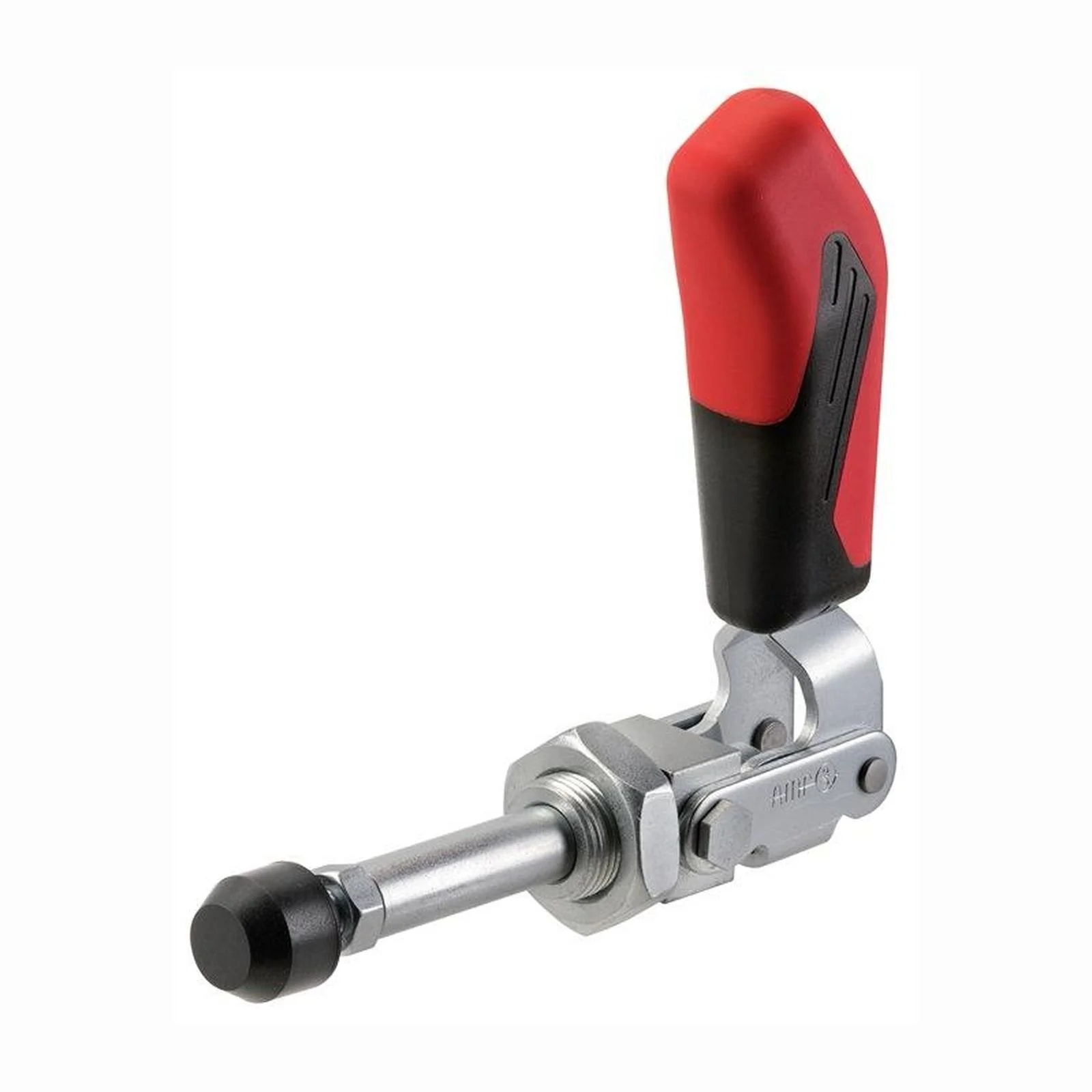

Pince à tige de poussée AMF n°6844 taille 3 - 94318

Description

Serre-joint à tige court (taille 3) avec guidage long. Force de maintien : 2,5 kN. Livré avec vis de serrage. Exécution en acier inoxydable sur demande.

Version courte Pince de serrage à pression et traction Avec guidage long de la tige de poussée La pince peut être fixée sur des parois en tôle ou vissée dans un corps de dispositif avec filetage frontal Caractéristiques A : 12 mm L2 : 16 mm M2 : M20 x 1,5 mm HW min. : 22 mm L1 : 108 mm HW max. : 35 mm H1 : 123 mm F1 : 2,5 kN Hauteur totale : 128 mm F2 : 2,5 kN B : 57 mm L3 : 115 mm E : 25 mm M : M8 mm N : 33 mm Vis de pression : M8 x 35 Course : 40 mm Longueur en position serrée : 108 mm Hauteur en position serrée : 123 mm Force de maintien F2 : 2,5 kN Force de maintien F1 : 2,5 kN
