Phoenix Contact Interface PLC-RSC- 24DC/21-21

Phoenix Contact

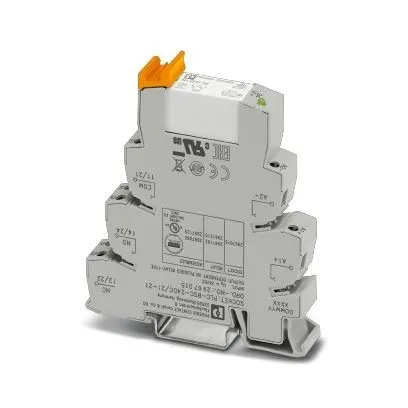

Phoenix Contact Interface PLC-RSC- 24DC/21-21

25,99 €(21,66 € HT)

🚚 Livraison jusqu'à jeu. 03.12

Quantité
1

Les prix affichés sont définitifs. La commande en ligne ouvre prochainement.

En stock

Réf: 2967060

EAN: 4017918156374

Description

Module relais universel Phoenix Contact pour rail DIN, 2 inverseurs, 24 V DC, montage compact et sécurisé.

Module d'interface PLC composé d'une borne de base PLC-BSC.../21 avec raccordement à vis et d'un relais miniature enfichable avec contact de puissance, destiné au montage sur rail DIN NS 35/7,5. Équipé de 2 inverseurs, tension d'entrée 24 V DC. Caractéristiques techniques : - Type de produit : Module relais - Application : Universel - Mode de fonctionnement : 100 % ED - Durée de vie mécanique : 3 x 10⁷ cycles de commutation - Propriétés d'isolation : Séparation sûre entre côté commande et côté contact - Caractéristiques électriques : - Puissance dissipée max. en conditions nominales : 0,43 W - Tension de test enroulement/contact : 4 kV AC (50 Hz, 1 min) - Tension de test inverseur/inverseur : 2,5 kV AC (50 Hz, 1 min) - Tension de choc assignée : 6 kV - Données d'entrée (côté excitation) : - Tension nominale d'entrée UN : 24 V DC - Plage de tension d'entrée : 20,2 V DC ... 33,6 V DC (à 20 °C) - Courant d'entrée typique à UN : 18 mA

Caractéristiques

Hauteur80 mm
Largeur14 mm
MarquageISA-S71.04. G3 Harsh Group
IsolationSéparation sûre : côté commande / côté contact
Profondeur94 mm
ApplicationUniversel
Filetage de visM3
Type de montageSur rail DIN
Couple de serrage0,6 Nm ... 0,8 Nm
Conseil de montageMontable sans espace entre modules
Pouvoir de coupure2 A (à 24 V, DC13)
Type d'expéditionService de colis
Degré de pollution3
Position de montageQuelconque
Degré de protectionRT III (Relais)
Type de raccordementRaccordement à vis
Longueur de dénudage8 mm
Matériau des contactsAgNi
Mode de fonctionnement100 % ED
Exécution des contacts2 inverseurs
Normes/RéglementationsIEC 60947-5-1
Catégorie de surtensionIII
Courant limite permanent6 A
Durée de vie mécanique3 x 10⁷ cycles de commutation
Section de conducteur AWG26 ... 14
Temps de réponse typique8 ms
Tension de choc assignée6 kV
Plage de tension d'entrée20,2 V DC ... 33,6 V DC (à 20 °C)
Temps de retombée typique10 ms
Courant de fermeture maximal15 A (300 ms)
Polarité de l'entraînementNon polarisé
Section de conducteur rigide0,14 mm² ... 2,5 mm²
Tension nominale d'entrée UN24 V DC
Courant de commutation minimal10 mA (5 V)
Section de conducteur flexible0,14 mm² ... 2,5 mm²
Type de contact de commutationContact simple
Tension de commutation minimale5 V AC/DC (10 mA)
Protection contre les inversionsDiode de protection contre les inversions
Indicateur de tension de fonctionnementLED jaune
Comportement de commutation de l'entraînementMonostable
