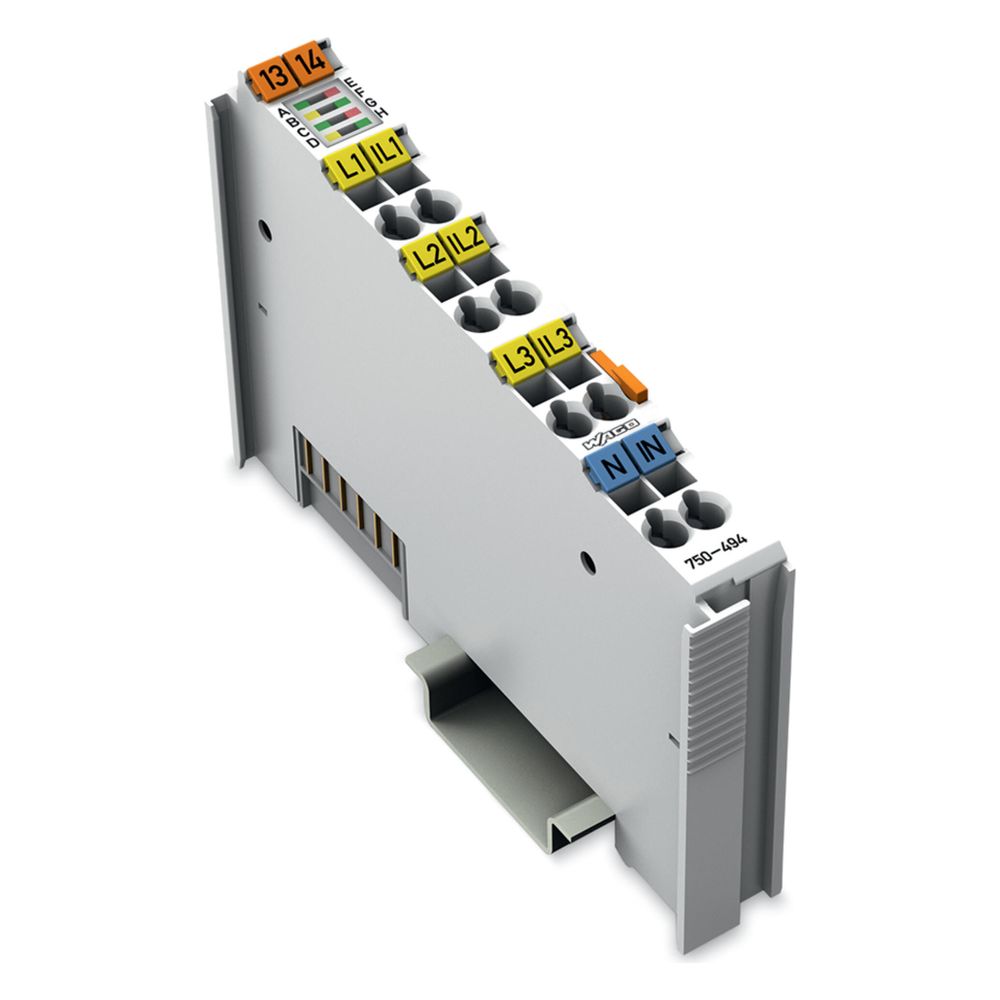

Module de mesure de puissance triphasé Wago 750-494, 480V 1A, polycarbonate/polyamide 6.6, gris clair

Description

Module de mesure de puissance triphasé pour réseaux 480V, analyse des harmoniques jusqu'à la 41ᵉ, montage sur rail DIN 35 mm.

Le module de mesure de puissance triphasé WAGO 750-494 permet une acquisition précise des données électriques dans les réseaux d'alimentation triphasés. Il offre une analyse complète du réseau en fournissant directement des grandeurs de mesure telles que la puissance active, réactive et apparente, la consommation d'énergie, les facteurs de puissance ainsi que des analyses d'harmoniques jusqu'à la 41ᵉ harmonique dans l'image du processus. La mesure des tensions s'effectue via les bornes L1, L2, L3 et N, tandis que la mesure du courant est réalisée par des transformateurs de courant sur les entrées IL1, IL2, IL3 et IN. Grâce à la méthode de mesure True-RMS, des valeurs exactes sont déterminées même en présence de signaux non sinusoïdaux. L'affichage à 4 quadrants informe sur l'état de charge et distingue les consommateurs d'énergie des producteurs. Cela permet aux exploitants d'installations d'optimiser la régulation des entraînements et des machines et de réagir précocement aux écarts du réseau. Le module est conçu pour un montage sur rail DIN 35 mm et s'intègre dans le système WAGO-I/O-SYSTEM.

Caractéristiques
