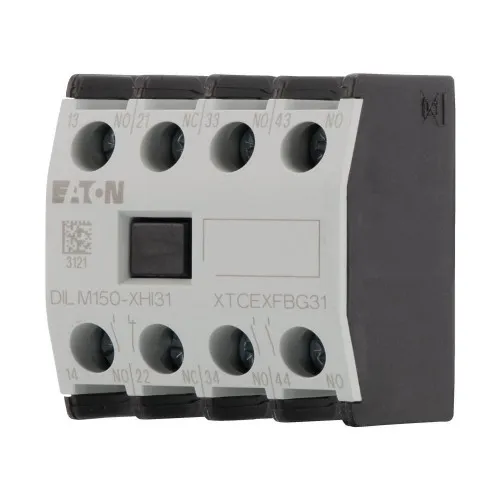

Module contact auxiliaire Eaton DILM150-XHI31

Description

Bloc de contacts auxiliaires 4 pôles pour extension frontale de contacteurs Eaton DILM/DILMF. 3 contacts fermés, 1 ouvert, fixation par clipsage, bornes à vis, IP20.

Ce bloc de contacts auxiliaires 4 pôles de la série Eaton Moeller DILM permet d'étendre frontalement les contacteurs pour des applications standard. Le module est équipé de contacts à guidage forcé et assure une transmission de signal fiable dans les armoires de commande. Le montage s'effectue par simple clipsage sur la face avant, tandis que le raccordement se fait via des bornes à vis. Le bloc dispose de 3 contacts fermés (S) et 1 contact ouvert (O), permettant un contrôle précis dans les circuits de commutation. L'appareil est conçu pour une grande variété de types de contacteurs des séries DILM et DILMF et offre une haute fiabilité des contacts. Le degré de protection IP20 garantit une protection contre les contacts accidentels lors de la manipulation. L'installation est rapide grâce à la fixation frontale. La technique de raccordement avec bornes à vis supporte des sections de conducteurs de 0,75 à 2,5 mm² et nécessite un couple de serrage de 1,2 Nm. Le courant thermique conventionnel Ith est de 16 A à 60 °C.
