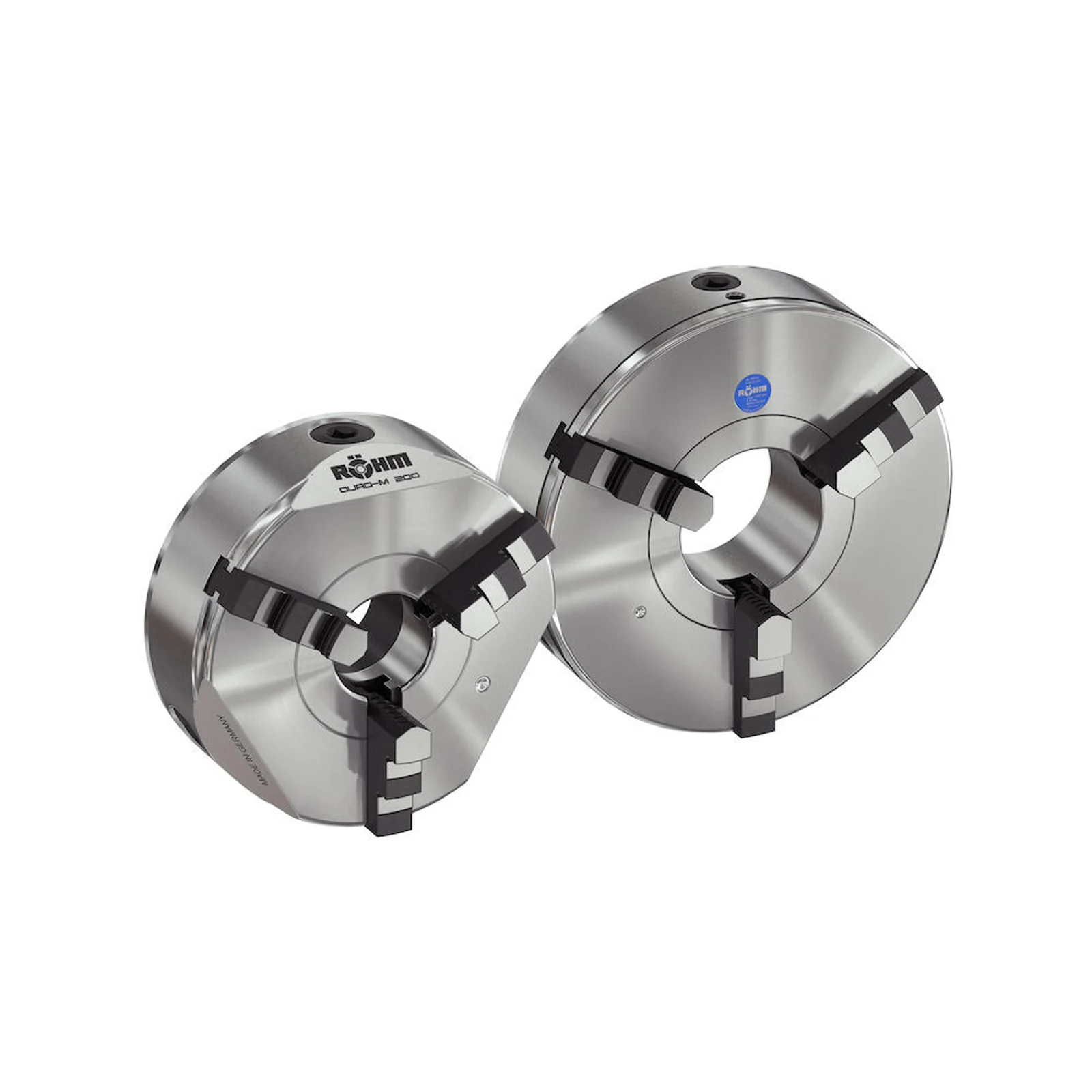

Mandrin à serrage concentrique Röhm Duro-M 315/3 (DIN 6350 Forme A)

Description

Mandrin de tournage à spirale plane et passage central, serrage manuel.

Le mandrin Duro-M est un mandrin de tournage à serrage manuel à spirale plane et passage central. Il est principalement utilisé sur des tours conventionnels pour l'usinage par enlèvement de copeaux de pièces tournées. Caractéristiques techniques : Corps du mandrin (ainsi que tous les autres composants) en acier ; Serrage concentrique via spirale plane ; Spirale plane forgée en matrice et trempée à haute résistance, flancs de filetage rectifiés des deux côtés ; Mors ajustés en concentricité dans le mandrin ; Zéro mécanique déterminé en usine pour un entraînement précis ; La vitesse de rotation maximale est définie de manière à ce que, à force de serrage maximale et avec les mors les plus lourds, il reste encore 1/3 de la force de serrage résiduelle. Les mors ne doivent pas dépasser du diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Les dispositions de la norme DIN 6386 partie 1 s'appliquent par ailleurs. Force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces radiales exercées sur la pièce en position statique.
