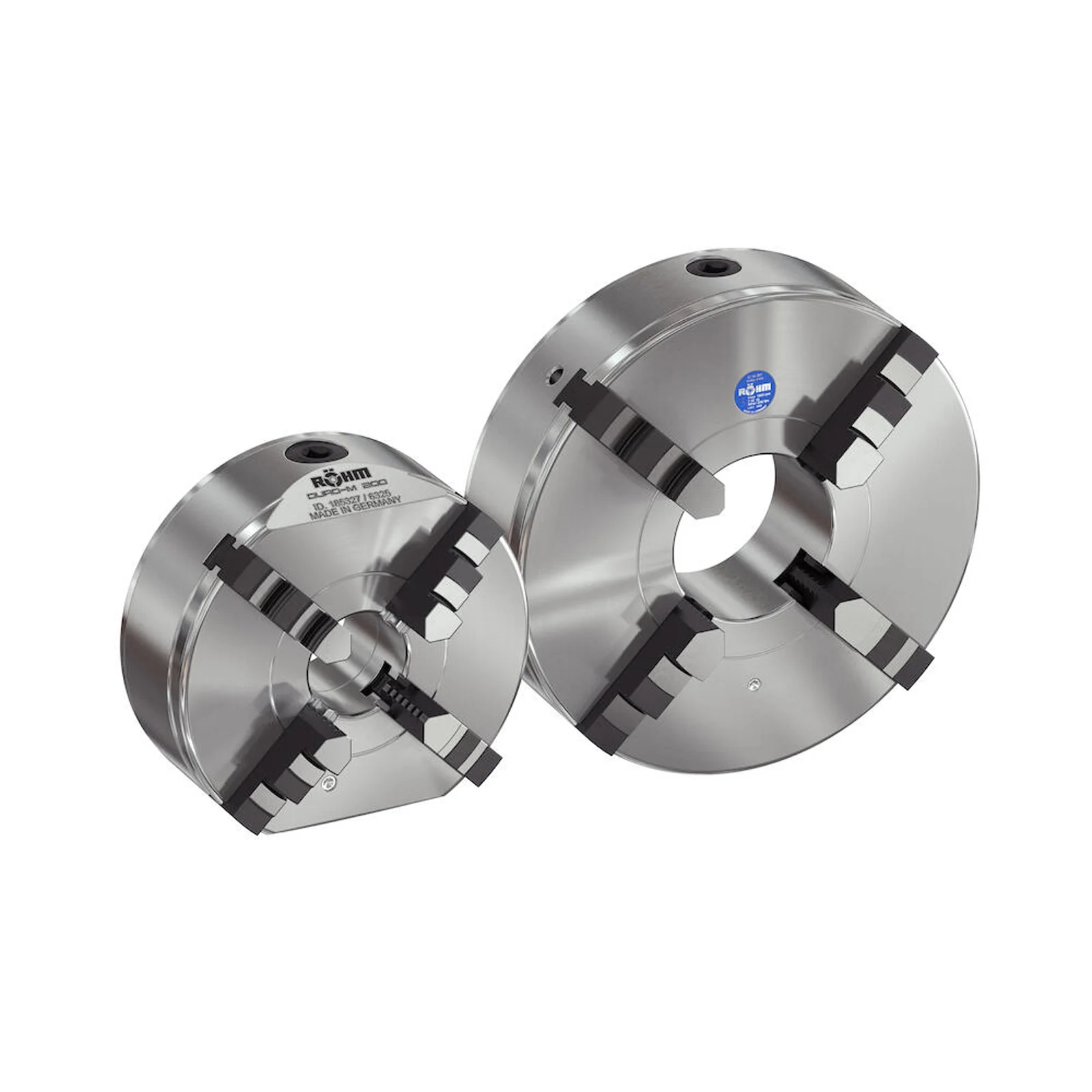

Mandrin à serrage concentrique Duro-M 200/4 Röhm (DIN 6350 Forme A) - 4 mors - 185327

Description

Mandrin à serrage concentrique robuste pour tours, 200 mm, 4 mors, passage central 55 mm, vitesse max. 4000 tr/min.

Le mandrin Duro-M est un mandrin à serrage manuel à spirale plane et passage central, principalement utilisé sur des tours conventionnels pour l'usinage par enlèvement de copeaux de pièces tournées. Le corps du mandrin ainsi que tous ses composants sont en acier. Le serrage est centré grâce à une spirale plane forgée en matrice et trempée à haute résistance, avec des flancs de filetage rectifiés des deux côtés. Les mors sont rectifiés pour un alignement parfait. Un entraînement nul est déterminé en usine pour une précision optimale. La vitesse de rotation maximale est définie de manière à ce que, à la force de serrage maximale et avec les mors les plus lourds, il reste encore un tiers de la force de serrage résiduelle. Les mors ne doivent pas dépasser du diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Les dispositions de la norme DIN 6386 partie 1 s'appliquent par ailleurs. Force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces radiales exercées sur la pièce au repos.
