HEWI Jeu de poignées de porte 162PCM/162XAM VA XA avec mini-rosace 8 mm - 162XAM06.230

Description

Jeu de poignées de porte mini avec rosace plate en polyamide ou acier inoxydable, fixation sécurisée par vis M5 et palier pressé dentelé. Compatible avec serrures DIN 18251. Montage avec clé à anneau SW 19.

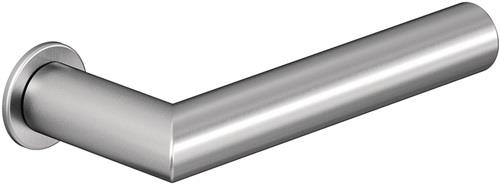

Poignées de porte mini avec rosace plate en polyamide, diamètre 32 mm, composées de : modèle de poignée de porte 162.21PCM en polyamide en coupe d'onglet avec âme en acier traversant jusqu'à l'extrémité de la poignée, teinté dans la masse, ou modèle 162.21XAM en tube d'acier inoxydable rond en coupe d'onglet (1.4301) avec une épaisseur de paroi de 1,5 mm. Diamètre de chaque poignée : 21,3 mm, avec guidage de tenon. Tige carrée de la partie de la tige de poignée : 8 mm avec filetage trapézoïdal. Fixation des poignées dans un palier pressé avec dentelure périphérique et une douille de glissement en polyamide avec deux ergots comme sécurité anti-rotation dans le palier pressé. La vis de fixation M5 se fixe, en tant que sécurité des parties de perçage des poignées, dans un évidement de la tige carrée et contribue ainsi à une transmission optimale de la force dans le vantail de porte. Utilisation en combinaison avec des serrures à encastrer selon la norme DIN 18251. Montage des douilles pressées à l'aide d'un écrou de montage avec filetage trapézoïdal SW 19, c'est pourquoi nous recommandons le montage avec une clé à anneau (SW 19). La dimension de fraisage dans la zone de la noix de serrure doit être de 8 mm.

Caractéristiques
