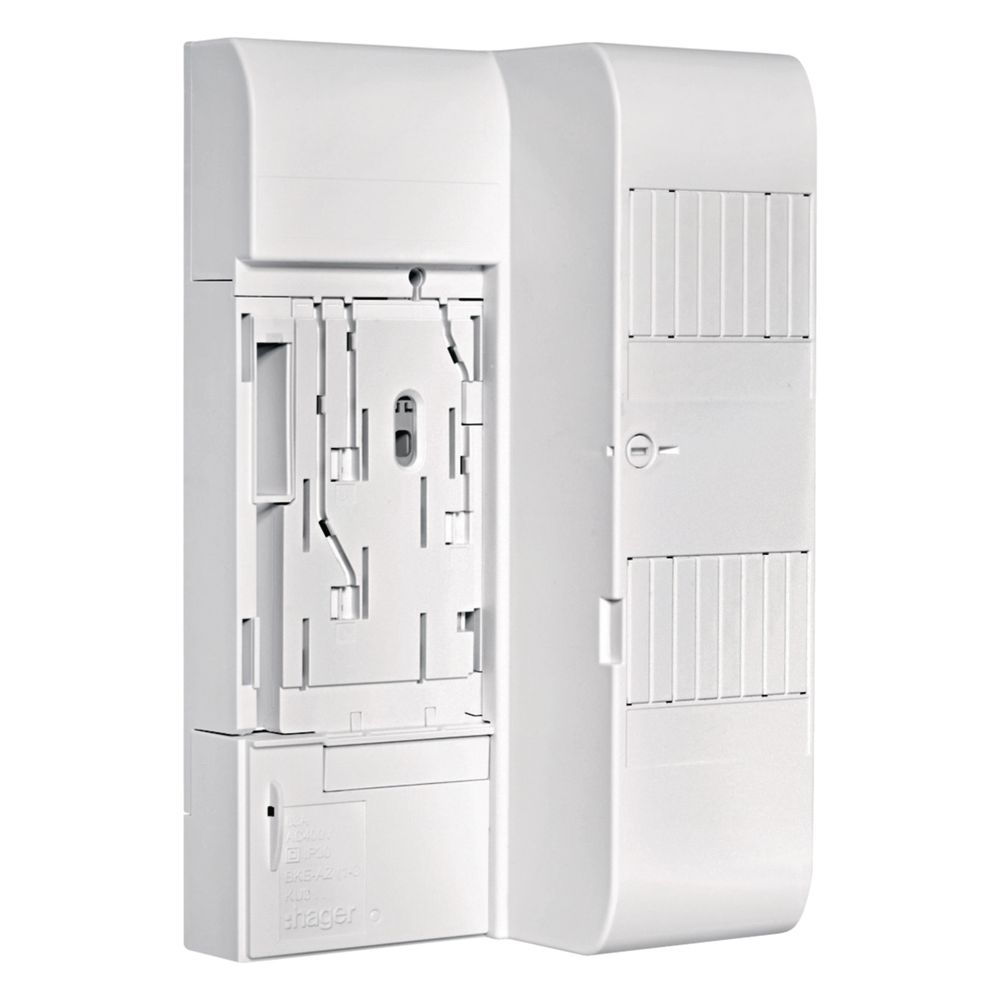

Hager Plaque de support de compteur BKE-AZ triphasé, universelle Z, avec RfZ, 4 et 4 emplacements

Description

Plaque de support universelle pour compteurs électroniques triphasés, compatible avec rails DIN et protection plombable.

Dispositif de fixation et de connexion BKE-AZ, BKE-AZ1 ou BKE-AZ3 avec marquage VDE selon DIN V VDE V 0603-5, conçu pour recevoir le compteur électronique domestique (eHZ) conforme au cahier des charges VDN V 1.03. La protection contre les contacts accidentels de la zone de bornes est plombable par le compteur. Possibilité d'extension avec des rails DIN de 8 ou 15 PLE pour l'installation d'appareillages électriques (largeur max. 10 PLE) selon DIN 43880 taille 1 (appareillages modulaires sur rail DIN), sans démontage du eHZ. Capacité de raccordement par borne principale pour conducteurs en cuivre : 4 à 25 mm², massifs ou multibrins avec embout. Dimensions des bornes de connexion selon DIN 43857 T2, compatibles avec ZSK. Bornes supplémentaires enfichables et montables sous tension pour le prélèvement de courant non compté et compté sur la phase L2 et le neutre N. Verrouillage possible de la BKE en position non pontée par cadenas. Dimensions maximales en position montée avec protection contre les contacts accidentels plombable.

Caractéristiques
