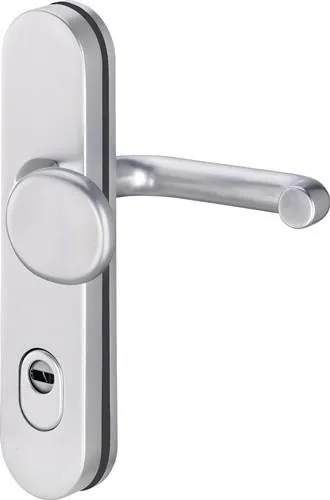

Garniture de protection logo Edi 8755/0292 Alu.F1 92 mm 65-75 mm

Description

Structure de base : Moulage sous pression avec insert en acier de 2 mm dans le côté extérieur, trempé en surface. Épaisseur du côté intérieur : 8 mm Pivot du bouton : libre Type et épaisseur du bouton : 103 avec Ø 22 mm, ou pour l'aluminium 8 mm VKT 104 avec Ø 18 mm Exécution du bouton pour garniture interchangeable : modèle …/0272 et …/0292 K2 (coudé), ou modèle …/0772 et …/0792 K7 (droit) Cames de soutien : M6, Ø 10 mm avec protection contre le perçage Fixation : 3 vis M6, cachées Protection contre le perçage sur le côté extérieur Garnitures interchangeables avec goupille de changement de rouleau spéciale avec filetage M12 Avec couvercle de cylindre : monté sur ressort pour un dépassement de 12 à 17 mm DIN gauche / droite Classe de résistance ES1 Autres caractéristiques techniques : Largeur : 54 mm Longueur : 250 mm Couvercle : avec couvercle de cylindre Épaisseur du côté : 15 mm Matériau : Aluminium Exécution : Garniture interchangeable Surface : F1 / naturel Écartement : 92 mm Pour épaisseur de porte : 65-75 mm Carré : 10 mm Numéro de couleur : F1 Modèle : Logo 8755/0292 Classe de résistance : ES 1 Direction de butée : DIN gauche / droite Couvercle de cylindre : avec couvercle de cylindre (ZA) Norme : DIN
