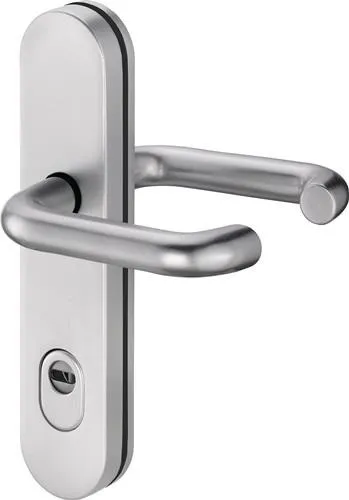

Garniture de protection Logo 8755/7203 Alu. F1 72 mm 35-45 mm

Description

Garniture de porte en aluminium F1, entraxe 72 mm, pour portes de 35-45 mm d'épaisseur.

Structure de base : moulage sous pression avec insert en acier de 2 mm dans le bouclier extérieur, trempé en surface. Épaisseur du bouclier intérieur 8 mm. Palier du bouton : libre. Type et épaisseur du bouton : 103 avec Ø 22 mm, ou pour l'aluminium 8 mm VKT 104 avec Ø 18 mm. Exécution des boutons pour garnitures interchangeables : modèle …/0272 et …/0292 K2 (coudé), ou modèle …/0772 et …/0792 K7 (droit). Ergots de soutien : M6, Ø 10 mm, protégés contre le perçage. Fixation : 3 vis M6 encastrées. Protection contre le perçage sur le bouclier extérieur. Garnitures interchangeables avec tige de changement de rouleau spéciale filetée M12. Avec couvercle cylindrique : monté sur ressort pour un dépassement de 12 à 17 mm. DIN gauche/droite. Classe de résistance ES1. Autres caractéristiques techniques : largeur 54 mm, longueur 250 mm, couvercle avec couvercle cylindrique, épaisseur du bouclier 15 mm. Matériau : aluminium. Exécution : garniture de bouton. Surface : F1 / naturel. Entraxe : 72 mm. Pour épaisseur de porte : 35-45 mm. Carré : 8 mm. Référence couleur : F1. Modèle : Logo 8755/7203. Sens de frappe : DIN gauche/droite. Classe de résistance : ES1. Couvercle cylindrique : avec ZA. Norme : DIN.

Caractéristiques
