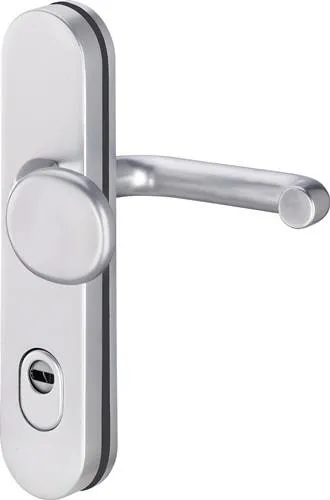

Garniture de protection Logo 8755/0272 Alu. F1 72 mm 35-45 mm

Description

Garniture de protection en aluminium pour portes (épaisseur 35-45 mm), entraxe 72 mm. Compatible DIN gauche/droite, classe de résistance ES1. Inclut couvercle cylindrique et protection anti-perçage.

Construction de base : moulage sous pression avec insert en acier partiel de 2 mm dans le bouclier extérieur, trempé en surface. Épaisseur du bouclier intérieur : 8 mm. Lager du bouton : libre. Type et épaisseur du bouton : 103 avec Ø 22 mm, ou pour Alu 8 mm VKT 104 avec Ø 18 mm. Exécution des boutons pour garnitures interchangeables : modèle …/0272 et …/0292 K2 (coudé), ou modèle …/0772 et …/0792 K7 (droit). Cames de soutien : M6, Ø 10 mm, protégé contre le perçage. Fixation : 3 vis M6, cachées. Protection contre le perçage sur le bouclier extérieur. Garnitures interchangeables avec tige de changement de rouleau spéciale filetée M12. Avec couvercle cylindrique : monté sur ressort pour un dépassement de 12 à 17 mm. DIN gauche/droite. Classe de résistance ES1. Autres caractéristiques techniques : largeur 54 mm, longueur 250 mm, couvercle avec couvercle cylindrique, épaisseur du bouclier 15 mm. Matériau : aluminium. Exécution : garniture interchangeable. Surface : F1/naturel. Entraxe : 72 mm. Pour épaisseur de porte : 35-45 mm. Carré : 8 mm. Réf. couleur : F1. Modèle : Logo 8755/0272. Sens de frappe : DIN gauche/droite. Classe de résistance : ES1. Norme : DIN.

Caractéristiques
