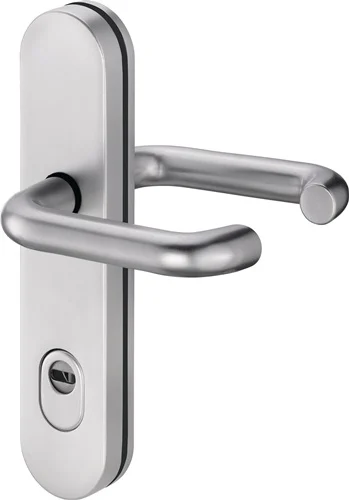

Garniture de protection edi Logo 8755/9203 VA EST 92 mm 65-75 mm - 8755/9203/00

Description

Construction de base : moulage sous pression avec insert en acier partiel de 2 mm dans le bouclier extérieur, trempé en surface Épaisseur du bouclier intérieur : 8 mm Pivot du bouton : libre Type et épaisseur du bouton : 103 avec Ø 22 mm, ou pour l'aluminium 8 mm VKT 104 avec Ø 18 mm Exécution des boutons pour garnitures interchangeables : modèle …/0272 et …/0292 K2 (coudé), ou modèle …/0772 et …/0792 K7 (droit) Cames de soutien : M6, Ø 10 mm avec protection anti-perçage Fixation : 3 vis M6, dissimulées Protection anti-perçage sur le bouclier extérieur Garnitures interchangeables avec tige de changement de rouleau spéciale à filetage M12 Avec couvercle cylindrique : monté sur ressort pour un dépassement de 12 à 17 mm DIN gauche / droite Classe de résistance ES1 Autres caractéristiques techniques : Largeur : 54 mm Longueur : 250 mm Couvercle : avec couvercle cylindrique Épaisseur du bouclier : 15 mm Caractéristiques : Matériau : acier inoxydable Exécution : garniture de bouton Surface : mate Entraxe : 92 mm Pour épaisseur de porte : 65-75 mm Carré : 10 mm N° de couleur : EST Modèle : Logo 8755/9203 Sens de butée : DIN gauche / droite Classe de résistance : ES 1 Couvercle de cylindre : avec couvercle cylindrique Norme : DIN 18257 Trou
