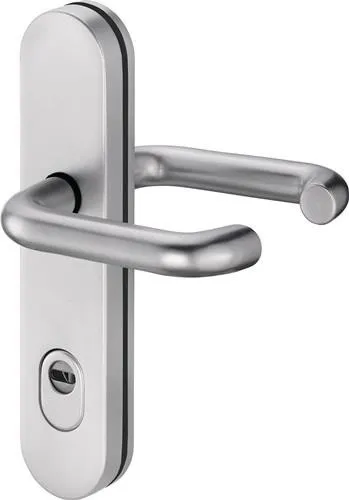

Garniture de protection Edi Logo 8755/9203 Alu.F1 92mm 65-75mm

Description

Garniture de porte en aluminium (F1) pour portes d'épaisseur 65-75 mm. Écartement 92 mm. Classe de résistance ES1. Livrée avec couvercle de cylindre.

Construction de base : coquille en aluminium moulé sous pression avec renfort en acier de 2 mm dans la plaque extérieure, trempée en surface. Épaisseur de la plaque intérieure : 8 mm. Pêne : monté librement. Type et épaisseur de pêne : modèle 103 avec Ø 22 mm, ou pour aluminium modèle 104 avec Ø 18 mm. Exécution des boutons pour garnitures interchangeables : modèle …/0272 et …/0292 K2 (coudé), ou modèle …/0772 et …/0792 K7 (droit). Cames de soutien : M6, Ø 10 mm, protégées contre le perçage. Fixation : 3 vis M6 encastrées. Protection contre le perçage sur la plaque extérieure. Garnitures interchangeables avec tige de changement de rouleau spéciale filetée M12. Avec couvercle de cylindre : monté de manière élastique pour un dépassement de 12 à 17 mm. Côté d'ouverture : DIN gauche/droite. Classe de résistance : ES1. Autres caractéristiques techniques : Largeur : 54 mm Longueur : 250 mm Couvercle : avec couvercle de cylindre Épaisseur de plaque : 15 mm Matériau : Aluminium Exécution : Garniture de porte Surface : F1 / naturel Écartement : 92 mm Épaisseur de porte : 65-75 mm Carré : 10 mm Numéro de couleur : F1 Modèle : Logo 8755/9203 Classe de résistance : ES 1 Direction de butée : DIN gauche/droite Couvercle de cylindre : avec couvercle de cylindre (ZA) Norme : DIN
