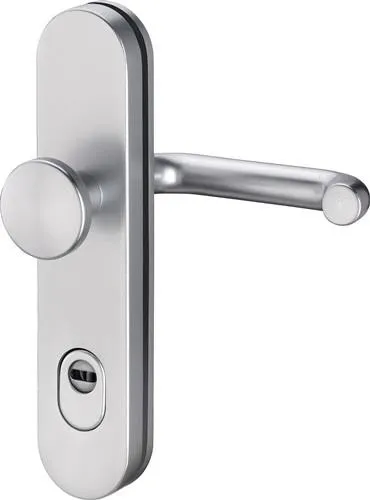

Garniture de protection Edi Logo 8755/0772 VA EST 72mm 35-45mm

Description

Garniture de protection interchangeable en acier inoxydable pour portes (35-45 mm d'épaisseur), avec cache de cylindre et protection anti-perçage. Entraxe 72 mm, classe de résistance ES1.

Construction de base : moulage sous pression avec insert en acier trempé de 2 mm dans l'écusson extérieur, surface trempée. Épaisseur de l'écusson intérieur : 8 mm. Pivot du bouton : libre. Type et épaisseur du bouton : modèle 103 avec Ø 22 mm, ou pour l'aluminium VKT 104 avec Ø 18 mm. Exécution des boutons pour garniture interchangeable : modèle …/0272 et …/0292 K2 (coudé), ou modèle …/0772 et …/0792 K7 (droit). Cames de soutien : M6, Ø 10 mm, anti-perçage. Vissage : 3 vis M6 encastrées. Protection anti-perçage sur l'écusson extérieur. Garnitures interchangeables avec tige de changement de rouleau spéciale à filetage M12. Avec cache de cylindre : monté sur ressort pour un dépassement de 12 à 17 mm. DIN gauche / droite. Classe de résistance ES1. Autres caractéristiques techniques : Largeur : 54 mm. Longueur : 250 mm. Cache : avec cache de cylindre. Épaisseur d'écusson : 15 mm. Caractéristiques : Matériau : acier inoxydable. Exécution : garniture interchangeable. Surface : mate. Entraxe : 72 mm. Pour épaisseur de porte : 35-45 mm. Carré : 8 mm. Numéro de couleur : EST. Modèle : Logo 8755/0772. Sens de frappe : DIN gauche / droite. Classe de résistance : ES 1. Cache de cylindre : avec cache. Norme : DIN 18257.

Caractéristiques
