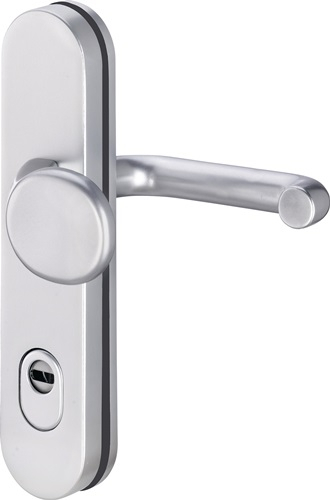

Garniture de protection edi Logo 8755/0292 VA EST 92 mm 65-75 mm - 8755/0292/00

Description

Garniture de protection edi Logo en acier inoxydable, entraxe 92 mm, pour portes de 65-75 mm d'épaisseur, classe de résistance ES1.

Construction de base : moulage sous pression avec insert en acier partiel de 2 mm dans le bouclier extérieur, trempé en surface. Épaisseur du bouclier intérieur : 8 mm. Pivot du bouton : libre. Type et épaisseur du bouton : 103 avec Ø 22 mm, ou pour l'aluminium 8 mm VKT 104 avec Ø 18 mm. Exécution du bouton pour garniture interchangeable : modèle …/0272 et …/0292 K2 (coudé), ou modèle …/0772 et …/0792 K7 (droit). Cames de support : M6, Ø 10 mm avec protection anti-perçage. Fixation : 3 vis M6, dissimulées. Protection anti-perçage sur le bouclier extérieur. Garnitures interchangeables avec axe de changement de rouleau spécial fileté M12. Avec couvercle cylindrique : monté sur ressort pour un dépassement de 12 à 17 mm. DIN gauche / droite. Classe de résistance ES1. Autres propriétés techniques : Largeur : 54 mm. Longueur : 250 mm. Couvercle : avec couvercle cylindrique. Épaisseur du bouclier : 15 mm. Caractéristiques : Matériau : acier inoxydable. Exécution : garniture interchangeable. Surface : mate. Entraxe : 92 mm. Pour épaisseur de porte : 65-75 mm. Carré : 10 mm. Numéro de couleur : EST. Modèle : Logo 8755/0292. Classe de résistance : ES 1. Sens de frappe : DIN gauche / droite. Couvercle de cylindre : avec couvercle. Norme : DIN 18257.
